【专利】一种环卫车水泵电磁离合器总成(专利号:201921257599.1)

专利号：201921257599.1
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江耐士伦机械有限公司
专利分类号：F16D27/112(20060101)

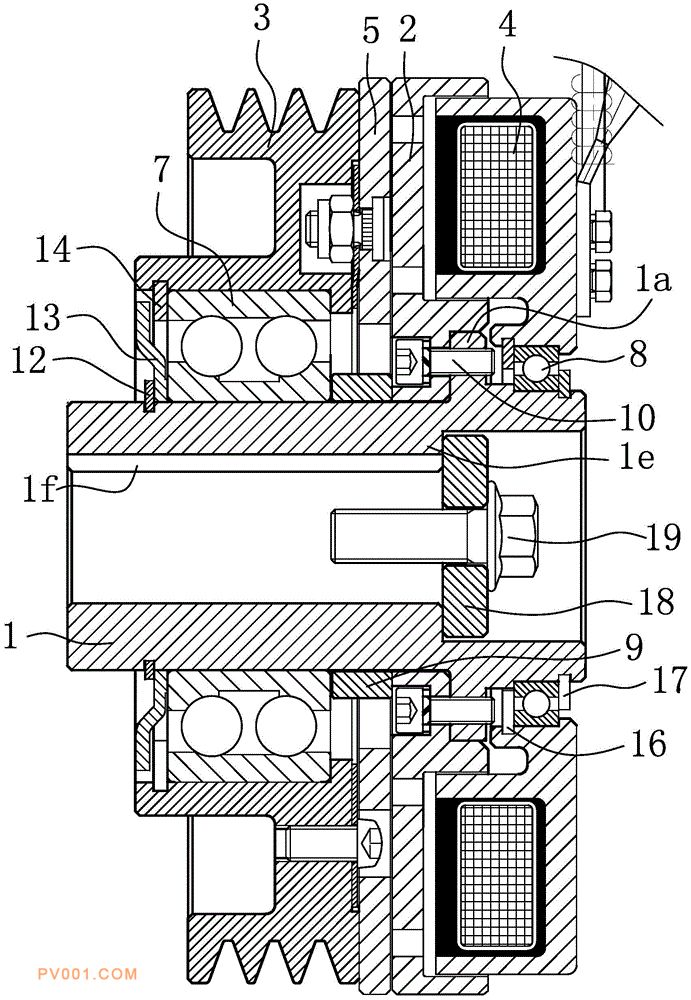

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型提供了一种环卫车水泵电磁离合器总成，属于机械技术领域。它解决了现有的电磁离合器总成组装不便等问题。本环卫车水泵电磁离合器总成，包括轴套，轴套上固定连接有磁盘，磁盘的两侧分别设有皮带轮和线圈铁芯组件，皮带轮上固连有连接盘组件，连接盘组件能够通过线圈铁芯组件与磁盘吸合，皮带轮和线圈铁芯组件分别通过连接轴承和支架轴承连接在轴套上，连接轴承与磁盘之间设置有垫圈，轴套的外侧面上设有凸环，磁盘的内侧部与凸环通过紧固件固定连接，连接轴承与垫圈之间设置有若干调整片，轴套的外侧面上设有第一卡槽，第一卡槽内固定有第一挡圈，第一挡圈与连接轴承之间设置有垫片。本电磁离合器总成具有组装方便等优点。
