【专利】一种固定式泵管加固架(专利号:202010057232.6)

专利号：202010057232.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：广西建工集团第五建筑工程有限责任公司
专利分类号：F16L3/10(20060101)

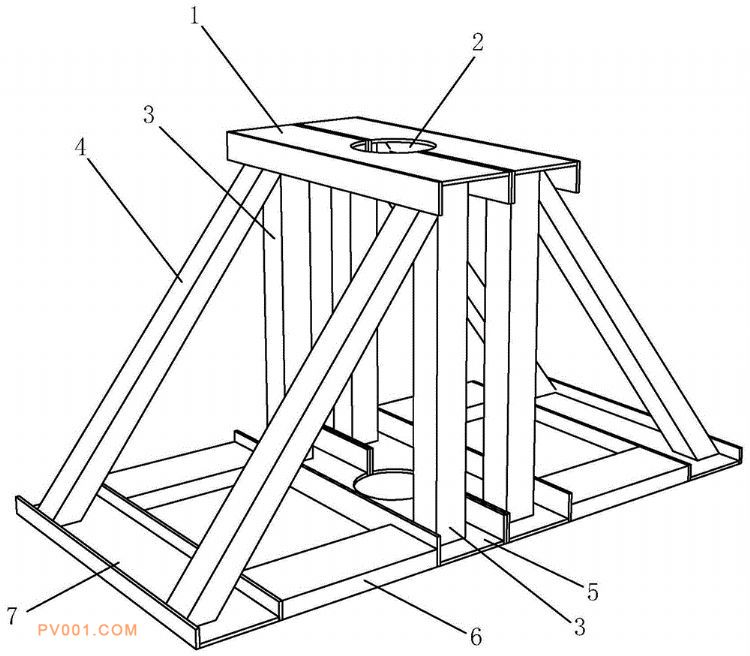

专利摘要：公开（公告）日:2020-05-12摘要:一种固定式泵管加固架，包括两个左右对称结构的三角形固定架，所述三角形固定架包括顶板、底板、直撑和斜撑；所述底板包括底座A、底座B和底座C，所述底座A通过底座B与底座C进行连接，所述底座A位于顶板的下方；所述底座A通过两根垂直的直撑与顶板进行连接；每根直撑对应有一个斜撑，所述斜撑的一端与直撑连接，其另一端与底座C连接；所述直撑、斜撑和底板形成了三角形稳定体系；所述顶板上设置有内凹的半圆环卡口Ⅰ，所述底座A上设置有半圆环卡口Ⅱ。两个三角形固定架通过螺栓紧固进行对接，两个顶板上的半圆环卡口Ⅰ和两个底座A上的半圆环卡口Ⅱ形成了用于固定泵管的圆形卡口。该加固架有效防止泵管扰动，起到很好的固定泵管的作用。
