【专利】一种地源热泵中央空调用高效换热管(专利号:201921396556.1)

专利号：201921396556.1
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽创和机电工程有限公司
专利分类号：F28F9/06(20060101)

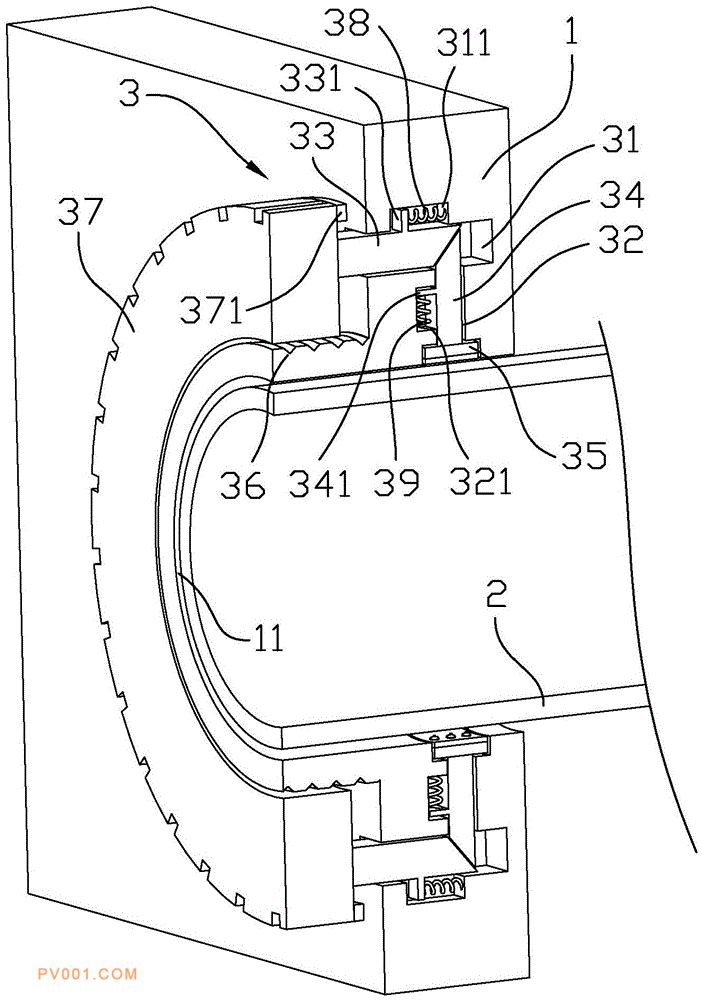

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种地源热泵中央空调用高效换热管，包括管板以及用于换热的换热管，管板上开设有安装孔，换热管安装于安装孔中，管板与换热管之间设置有安装机构，安装机构包括开设在管板侧壁上且一端与管板外部连通的第一滑槽、开设在管板内部并一端与第一滑槽连通且另一端与安装孔连通的第二滑槽、位于第一滑槽中且靠近第一滑槽底面的一端为斜面的第一滑条、位于第二滑槽且靠近第二滑槽的一端为斜面的第二滑条、与第二滑条远离第一滑槽一端固定连接的紧固箍、与管板一体成型且轴线与安装孔轴线共线的螺纹凸边、与螺纹凸边螺纹连接的旋紧件。在对换热管与管板进行固定连接后，可随时对换热管进行更换，提高了更换效率。
