【专利】一种防堵电磁泵(专利号:201921635403.8)

专利号：201921635403.8
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波浩辉泵业有限公司
专利分类号：F04B17/04(20060101)

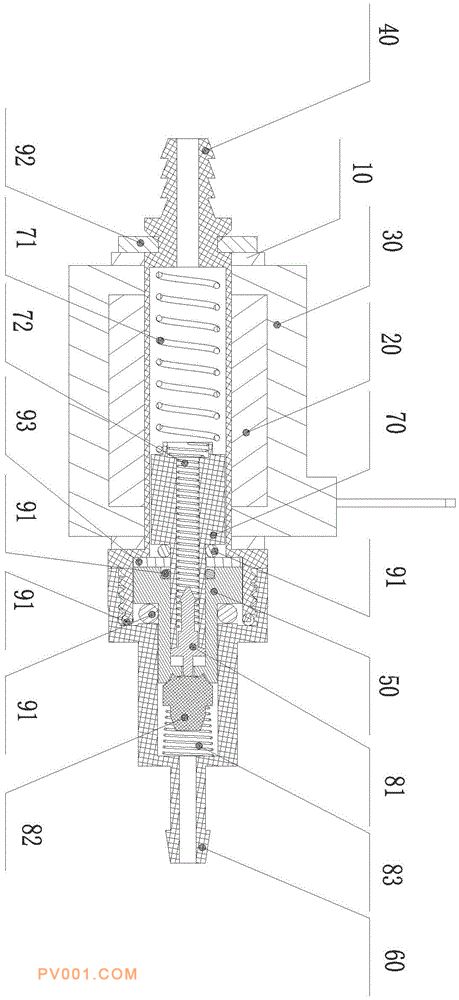

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型提供一种防堵电磁泵，能够疏通出水口并防止电磁泵的止回体运动不良。该电磁泵包括导磁体、线圈和位于线圈外周的线圈包塑、隔磁管、泵芯座，隔磁管与泵芯座连接，泵芯座包括一出水口，线圈连接导磁体，导磁体连接隔磁管，所述隔磁管内设有泵芯、泵芯弹簧和泵芯内弹簧，泵芯座出水口面向泵芯的一侧设置有与泵芯内弹簧连接的第一止回体，泵芯座出水口远离泵芯的一侧设置有与止回体弹簧连接的第二止回体，第一止回体包括套接于泵芯内弹簧内的连接部、与连接部连接且与泵芯座内腔滑动密封的柱状密封部、以及设置于密封部外侧端面且与泵芯座出水口相匹配的凸出部，凸出部的长度为电磁阀静止状态下所述密封部外侧端面与所述第二止回体的最近距离。
