【专利】一种用于往复真空泵的直联传动结构(专利号:201920281509.6)

专利号：201920281509.6
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏亚太工业泵科技发展有限公司
专利分类号：F04B35/04(20060101)

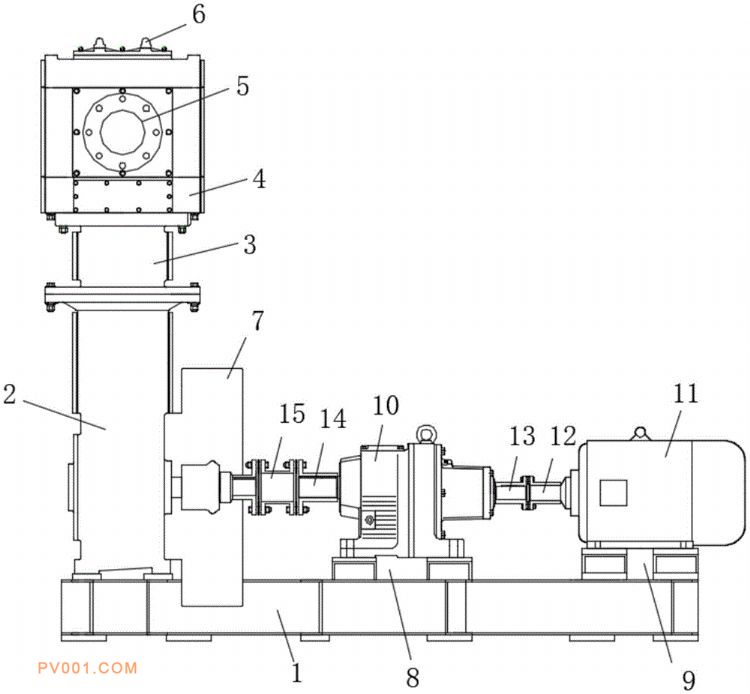

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了真空机械技术领域的一种用于往复真空泵的直联传动结构，包括基座和安装于基座顶部的机身，所述机身包括设置在机身上端的隔油箱，所述隔油箱的上端固定连接有气缸组件，所述气缸组件的侧壁上开有风管，所述气缸组件的上端安装有吸排气部件，所述基座的顶部还安装有变速箱和电动机，所述变速箱包括输入轴和输出轴，所述电动机的输出端通过联轴器与输入轴相连接，所述输出轴与万向节的一端连接，所述万向节的另一端与机身内部的曲轴相连接，结构简单，设计新颖，不但提高了提高了发电机功率的利用率，而且杜绝了皮带传动产生火花造成爆炸的可能性，提高了传动效率，安全系数高。
