【专利】一种泵座连接口打磨固定装置(专利号:201920614910.7)

专利号：201920614910.7
专利状态：有权
专利类型：[实用新型]
专利申请人：重庆金特锐机械有限公司
专利分类号：B24B41/06(20120101)

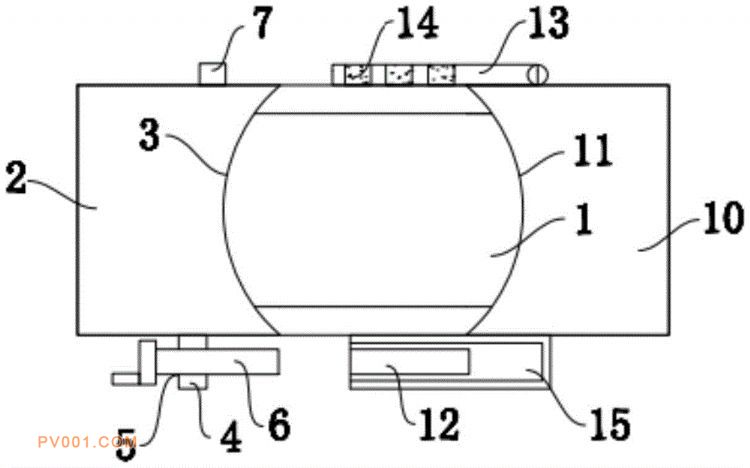

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种泵座连接口打磨固定装置，包括加工平台，所述加工平台的上表面通过螺栓固定连接第一矩形块，所述第一矩形块的一侧可开设第一弧形槽并贯穿第一矩形块的上下表面，所述第一矩形块的一侧通过螺栓固定连接横板，所述横板的一侧表面开设圆孔，所述圆孔内通过轴承转动连接螺杆，所述第一矩形块的另一侧通过螺栓固定连接支杆，所述加工平台的上表面通过螺栓固定连接滑槽，所述滑槽滑动连接滑块，所述滑块的上表面焊接第二矩形块，所述第二矩形块的一侧开设第二弧形槽并贯穿第二矩形块的上下表面，所述第二矩形块的一侧通过螺栓固定连接连杆。该装置可以方便的对泵座固定，减少对泵座的表面磨损，提高打磨精度。
