【专利】一种高压液压阀块用法兰管路接头(专利号:201921020734.0)

专利号：201921020734.0
专利状态：有权
专利类型：[实用新型]
专利申请人：常州市常亚乐工机械有限公司
专利分类号：F16L23/028(20060101)

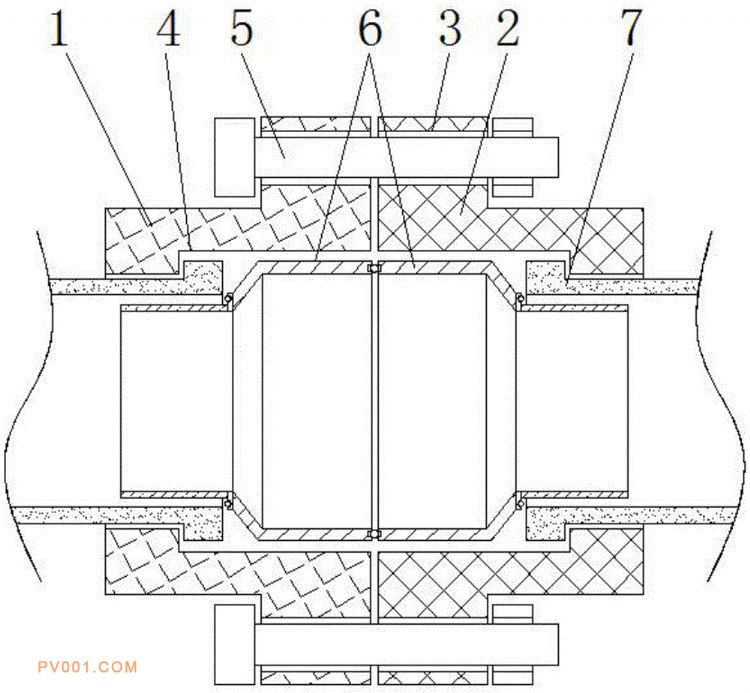

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种高压液压阀块用法兰管路接头，包括左连接头、右连接头、连接块和管体，所述左连接头的内部开设有通孔，且左连接头的内侧开设有卡槽，所述右连接头与左连接头的结构形状相同，所述连接块设置在左连接头的内侧，所述第一直管的右侧设置有锥形管，且第一直管与锥形管的连接处设置有限位柱，所述限位柱的左侧安装有第一密封圈，所述锥形管的右侧连接有第二直管，且第二直管的右端开设有限位槽，所述限位槽的内部安装有第二密封圈，所述管体设置在左连接头与连接块之间。本实用新型便于安装固定，增加法兰管路接头的内部直径，便于减小水压，保护密封垫和紧固螺栓，还降低了噪音。
