【专利】一种高气密性防火排烟阀及排烟管道(专利号:201921036678.X)

专利号：201921036678.X
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉高新鼓风机制造有限公司
专利分类号：F16K17/38(20060101)

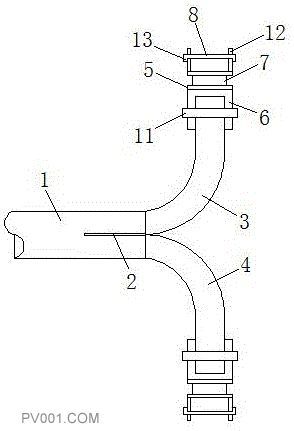

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种高气密性防火排烟阀及排烟管道，包括管体，所述管体内部设置有分隔板，所述分隔板与管体的内壁连接，所述分隔板的右端与管体的右端在同一竖直面上，所述分隔板上侧的管体与弯管A连通，所述分隔板下侧的管体与弯管B连通，所述弯管A上端连接有排烟装置，所述排烟装置包括连接套、排烟阀和密封罩，所述连接套套接在弯管A的上部，所述连接套内壁在连接套与弯管A的连接端均匀设置有若干凸起条，所述弯管A外壁上在弯管A与连接套的连接端对应凸起条均匀设置有凹槽，所述连接套上设置有卡箍，所述连接套上端连接有排烟阀，所述排烟阀上端设置有导向柱，本实用新型具有较强的密封性。
