【专利】鼠笼型生态调流调压阀(专利号:201921411632.1)

专利号：201921411632.1
专利状态：有权
专利类型：[实用新型]
专利申请人：上海东方威尔阀门有限公司
专利分类号：F16K37/00(20060101)

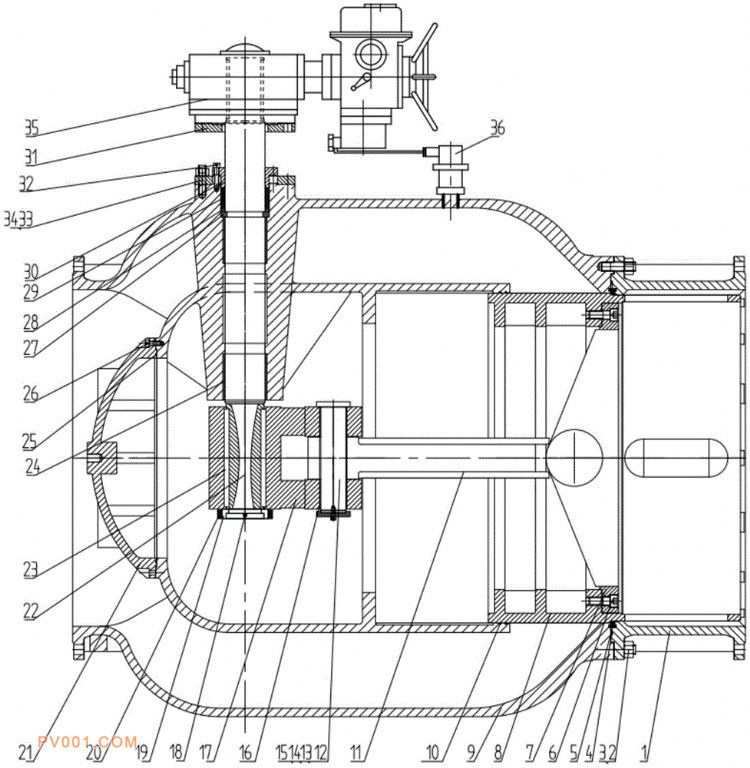

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了阀门技术领域的一种鼠笼型生态调流调压阀，包括阀体，阀盖、活塞、连杆、阀杆、后盖、支架、电动执行机构、压力传感器，所述阀体顶部外壁中部设置有安装孔，所述压力传感器包括活动插接在安装孔内的检测管，所述检测管外壁设置有上下两组凸缘，且所述阀体与检测管的连接处均设置有与凸缘相配合的倒角，在阀门工作过程中，时刻反馈压力变化情况至控制室，实时监控阀体内压力变化情况，凸缘和环状弹性卡圈提高了检测管与安装孔之间连接的紧密性，以此提高阀体与压力传感器之间连接的紧密性，避免其连接处漏气影响阀体正常使用，且抵紧板起到压紧作用，避免阀体内腔的压力过大将压力传感器冲出。
