【专利】一种耐高压多组阀(专利号:201921430822.8)

专利号：201921430822.8
专利状态：有权
专利类型：[实用新型]
专利申请人：金星阀门有限公司
专利分类号：F16K5/06(20060101)

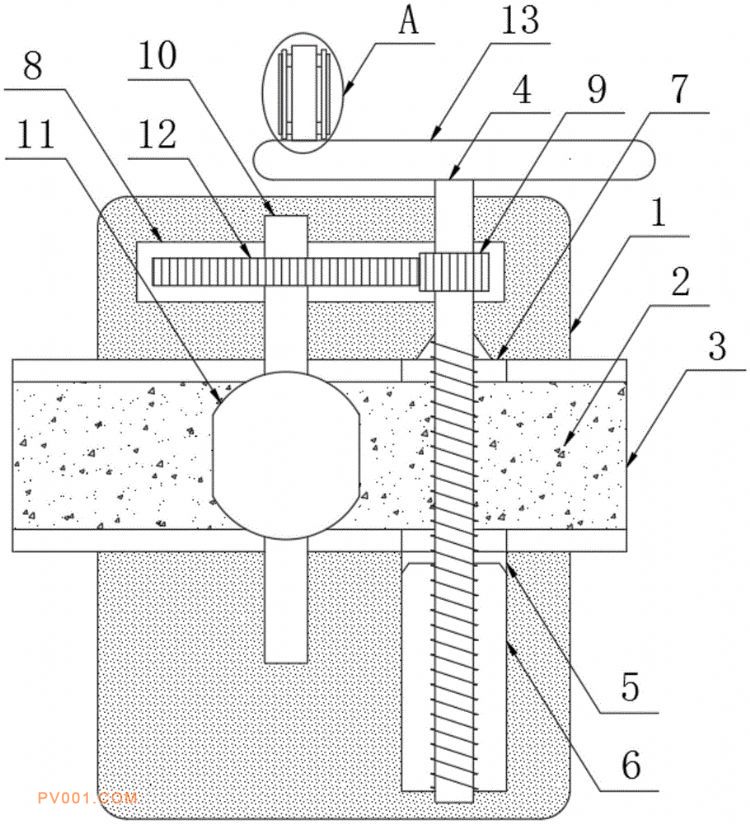

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种耐高压多组阀，具体涉及阀门领域，包括阀体，所述阀体上设有阀芯组件；所述阀芯组件包括阀芯本体，所述阀体上贯穿设有螺杆，所述阀体上开设有滑槽，所述滑槽内部设有密封块，所述螺杆一端贯穿设于密封块上，所述螺杆与密封块螺纹连接，所述阀芯本体上开设有密封块槽，所述阀体上开设有齿轮槽，所述螺杆远离密封块一端套接有第一齿轮，所述阀体上贯穿设有竖杆，所述竖杆贯穿设于阀芯本体上。本实用新型通过螺杆转动同时带动密封块向上滑动以及球芯转动，使球芯和密封块配合，起到双重截止阀芯本体流通的作用，使得即使压力非常高时，球芯配合密封块也能承受，大大提高了本实用新型的耐压性能。
