【专利】一种变速气动开关阀(专利号:201921502022.2)

专利号：201921502022.2
专利状态：有权
专利类型：[实用新型]
专利申请人：上海巨良阀门集团有限公司
专利分类号：F16K31/122(20060101)

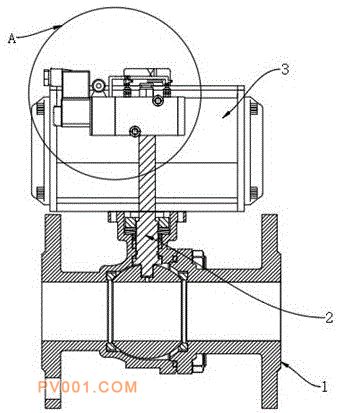

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种变速气动开关阀，涉及气动开关阀技术领域，为解决现有气动阀在控制阀门的气动执行机构行程调节上只能简单的控制气体通断，并不能通过变速来控制阀门开启和关闭的问题。所述球阀的上方设置有气动执行机构，所述球阀的内部设置有阀杆，且阀杆延伸至气动执行机构的内部，所述气动执行机构的内部设置有气缸，所述气缸的一侧设置有电磁阀，所述气缸的内部设置有气腔，所述气腔的内部设置有活塞，所述活塞的一侧设置有活塞齿条，且活塞齿条设置有两个，两个所述活塞齿条之间设置有输出齿轮，且输出齿轮与活塞齿条啮合连接，所述气缸的上方设置有第一气口，所述第一气口的一侧设置有第二气口，所述电磁阀上方的一侧设置有气泵。
