【专利】一种同轴排布的截止排放取样阀(专利号:201921434913.9)

专利号：201921434913.9
专利状态：有权
专利类型：[实用新型]
专利申请人：金星阀门有限公司
专利分类号：F16K1/36(20060101)

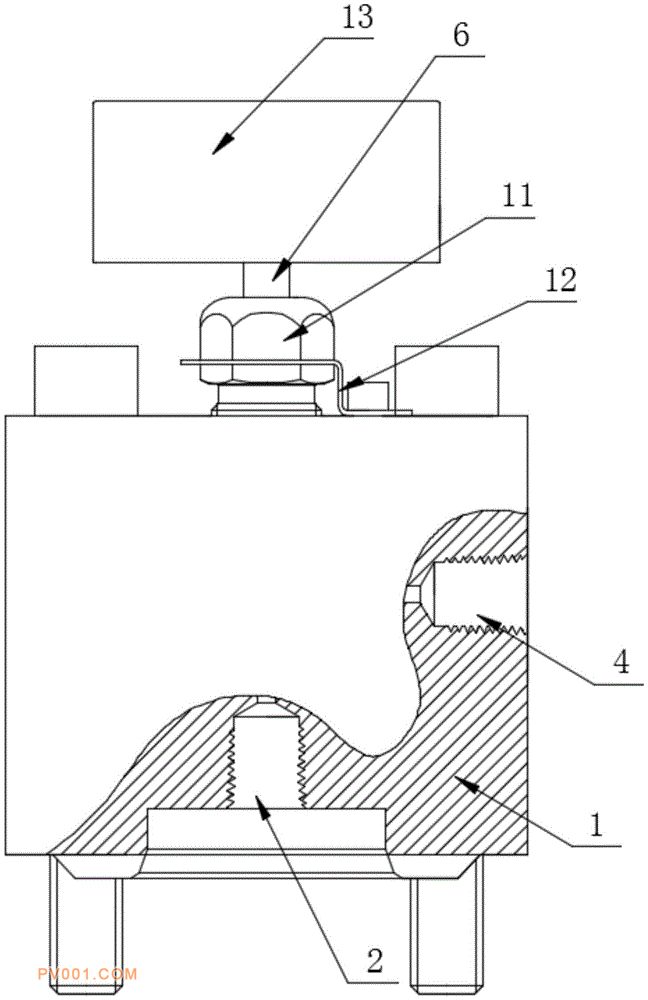

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种同轴排布的截止排放取样阀，涉及阀门技术领域，包括阀体、进口、第一密封垫环、出口、泄压螺钉、阀杆、阀针、下衬垫、V型垫片、上衬垫、阀盖、锁紧环和手柄，阀盖包括第一阀盖分体、第二阀盖分体和若干个弹簧。本实用新型通过将进口与出口互相垂直，阀杆、阀针与进口流道同轴设置，出口处设置泄压螺钉，可提高介质流通质量和效率，阀针外侧从上到下依次设有上衬垫、V型垫片和下衬垫，密封构件生产成本较低，密封效果较好，适合高压的场所，可实现阀盖对阀杆与阀体之间的弹性密封，可实现上衬垫与阀盖的弹性接触，可减小进入阀体内部的液体作用在密封结构的冲击力，可延长密封结构的使用寿命。
