【专利】一种卫生级蝶阀(专利号:201921399774.0)

专利号：201921399774.0
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江米勒洁净设备科技有限公司
专利分类号：F16K1/22(20060101)

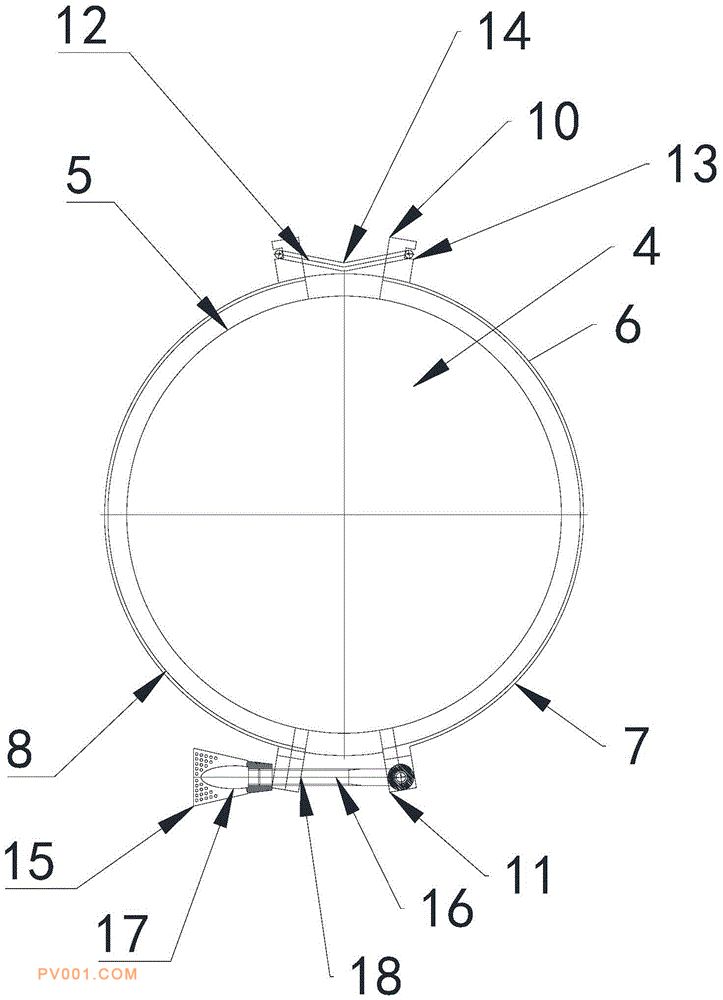

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种卫生级蝶阀，包括阀体、阀杆、手柄、阀板，所述阀体包括第一阀体和第二阀体，所述阀板与阀体活动连接，所述阀杆相对于阀杆贯穿阀体和第一密封圈的一端与阀板固定连接，所述第一阀体与第二阀体连接处周向设有卡箍，所述卡箍包括相配合的第一箍体和第二箍体，所述第一箍体和第二箍体一端设分别有第一固定块，另一端对称设有第二固定块，所述第一固定块外侧卡接有固定环，所述固定块外侧设有供固定环卡接的卡槽，所述第二固定块一端设有固定件，所述固定件包括第一螺栓与蝶形螺母，所述第一螺栓与第一箍体上的第二固定块铰接，所述蝶形螺母与所述第一螺栓相配合，以提供一种便于拆卸清洗的卫生级蝶阀。
