【专利】一种便于调节的在线更换球阀(专利号:201921262987.9)

专利号：201921262987.9
专利状态：有权
专利类型：[实用新型]
专利申请人：湖北科林博伦新材料有限公司
专利分类号：F16K5/06(20060101)

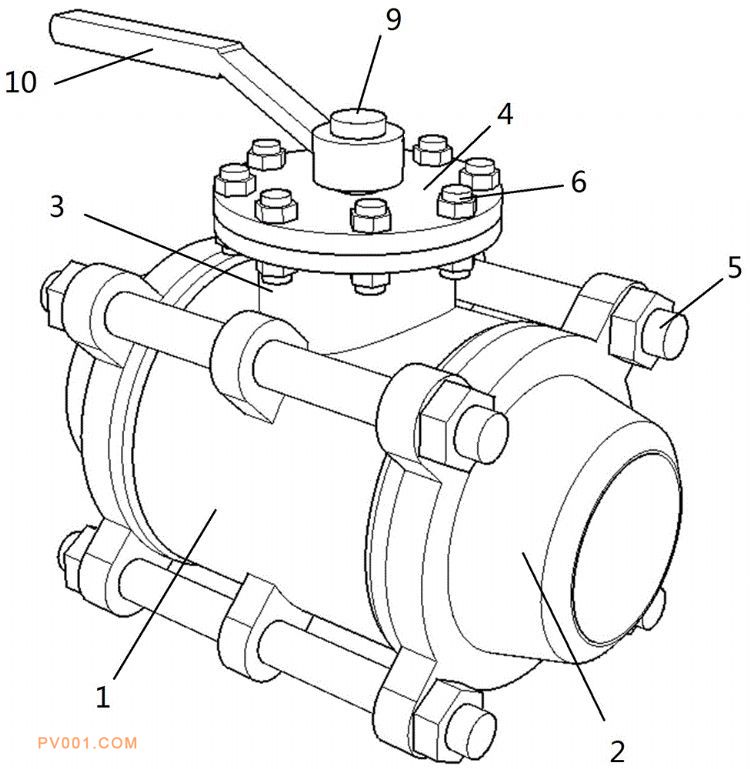

专利摘要：公开（公告）日:2020-05-05摘要:一种便于调节的在线更换球阀，包括阀体，所述的阀体上设有填料腔和多个限位块，阀体两端对称设有连接法兰，对称设置的连接法兰通过多个穿过限位块的第一紧固螺栓连接，填料腔的顶部通过多个第二紧固螺栓与填料盖连接，阀体内设有阀球，阀球的顶部设有阀杆，阀杆穿过填料腔和填料盖与把手连接，填料腔内壁上设有内螺纹，阀杆上套有套环，套环的外壁上设有与内螺纹配合的外螺纹。采用上述结构，填料磨损不能密封时，可以快速在线更换填料，不需要停止生产，提升了经济效益；填料螺栓腐蚀断裂或脱落时，阀杆不会冲出，物料不会泄露，对生产、环境、安全不会造成影响，提升了安全性；整个装置结构合理，方便调节安装，使用简单，实用性强。
