【专利】一种组合式液压调速阀(专利号:201921016532.9)

专利号：201921016532.9
专利状态：有权
专利类型：[实用新型]
专利申请人：昆山江锦机械有限公司
专利分类号：F16N23/00(20060101)

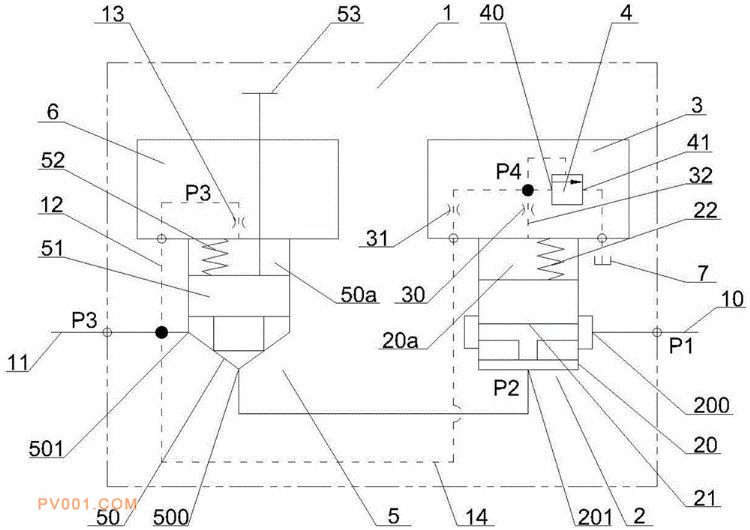

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型揭示了一种组合式液压调速阀，其包括阀块、嵌设在阀块内的二通插装减压阀插件、与阀块相连且与二通插装减压阀插件相配接的二通插装减压阀盖板、嵌设在阀块内的二通插装节流阀插件以及与阀块相连且与二通插装节流阀插件相配接的二通插装节流阀盖板；阀块开设有与主油路相通的入口以及与润滑系统相通的出口；二通插装减压阀插件的第一进油口与入口相连通，二通插装减压阀插件的第一出油口与二通插装节流阀插件的第二进油口相连通；二通插装节流阀插件设置有与出口相连通的第二出油口，第二出油口还与二通插装减压阀插件的第一上腔以及二通插装节流阀插件的第二上腔相连通。本实用新型能够满足汽轮机润滑系统压力低、流量大的需求。
