【专利】一种带精密位移传感器的超高压数字转向阀(专利号:201920350373.X)

专利号：201920350373.X
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州鑫高科技有限公司
专利分类号：F16K31/06(20060101)

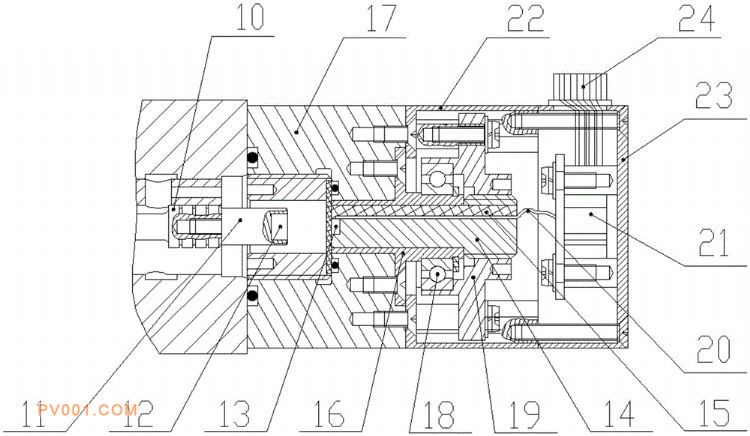

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种带精密位移传感器的超高压数字换向阀。采用精密位移传感器一端安装在移动的阀芯上，另一端安装在不动的阀体上。本实用新型提供两种方法，一种是把差动变压器的细圆长导磁铁芯固定在非导磁体上，该非导磁体固定在原数字换向阀的阀芯的非驱动端上。通过电连接及信号解调器使数字阀的控制器获得阀芯相对于阀套的精准的位置信息，精度可以达到0.001mm；另一种通过非导磁圆柱体安装在数字阀阀芯的非驱动端上，高强度磁钢嵌入该非导磁体凹槽内，阀芯移动促发线性霍尔集成块发出变化的电信号，凭借精巧的机械结构：贴片杆、压线条、贴片座以及固定贴片座的转接块，还有调节螺套，实现该线性霍尔集成块的最佳工作位置，做到对阀芯的精确定位。
