【专利】RTO装置组合切换阀(专利号:201921211050.9)

专利号：201921211050.9
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江天地环保科技有限公司
专利分类号：F23G7/06(20060101)

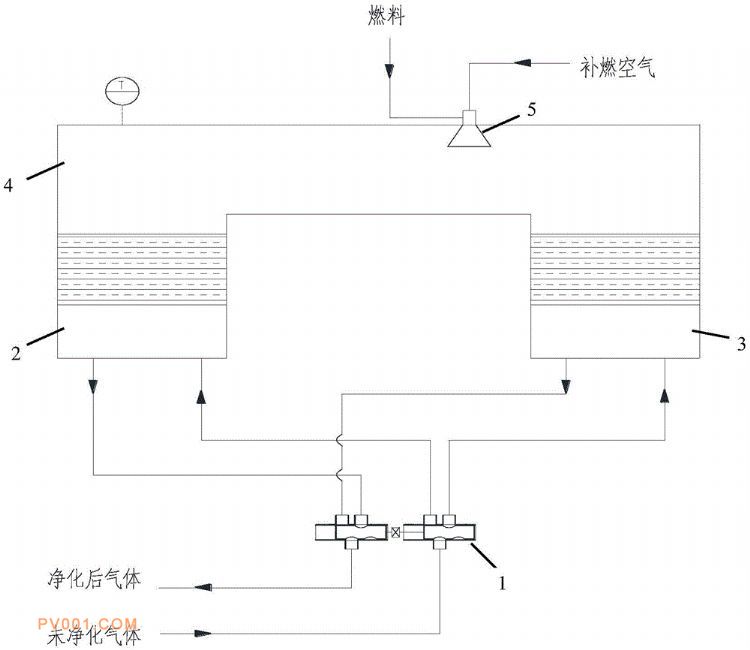

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及RTO装置组合切换阀，包括组合切换阀、蓄热室A、蓄热室B和燃烧室；其中组合切换阀主要由两部分组成，每部分均设有阀体和阀芯，每部分分别与净化气体和未净化气体相连通；每个蓄热室一侧与燃烧室相通，另一侧通过气体流出管和气体流入管连接组合切换阀；阀芯设置于阀体内部；每个阀芯设有与装置外部相连的连通口A和连通口B，并且每个阀芯设有与蓄热室相连的连通口C；阀体A与连通口A和连通口B同侧设置净化气出口，阀体A与连通口C同侧设置净化气入口A和净化气入口B；阀体B与连通口A和连通口B同侧设置未净化气入口。本实用新型的有益效果是：设备结构简单，造价低；响应速度快，可靠性高；运行安全性高。
