【专利】一种自力式平衡阀(专利号:201921294279.3)

专利号：201921294279.3
专利状态：有权
专利类型：[实用新型]
专利申请人：山西热柯节能科技有限公司
专利分类号：F16K17/30(20060101)

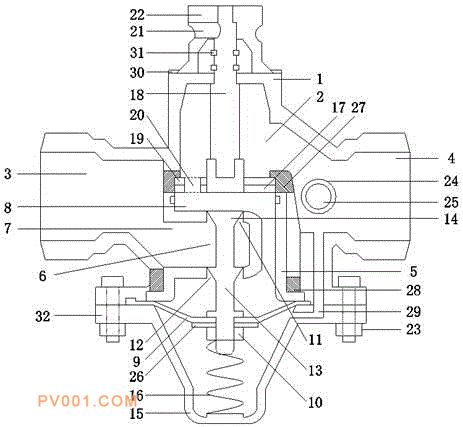

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种自力式平衡阀，包括阀体，阀体内设阀腔，阀体两侧设置进水端与出水端，阀腔内设中心筒，中心筒内设内筒，中心筒一端开设凹槽，另一端设置膜片，中心筒内设自动阀塞，阀体一端设置弹簧筒，弹簧筒内设弹簧，阀体另一端设置手动阀塞，手动阀塞与手动阀杆连接，手动阀杆的另一端与手动轮连接。本实用新型结构设计合理，手动轮依据流量刻度进行旋转，保证了手动阀塞合适的开度，通过回流管保证了阀腔与弹簧筒中压力的稳定，进而保障了阀体两端流量的平衡，自动阀塞在弹簧的作用下伸展或压缩，对阀体的启闭进行快速调整，减少了人的操作环节，提高了工作效率，密封可靠，降低了泄漏量。
