【专利】全通径偏心半球阀(专利号:201921514247.X)

专利号：201921514247.X
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江联大阀门有限公司
专利分类号：F16K5/06(20060101)

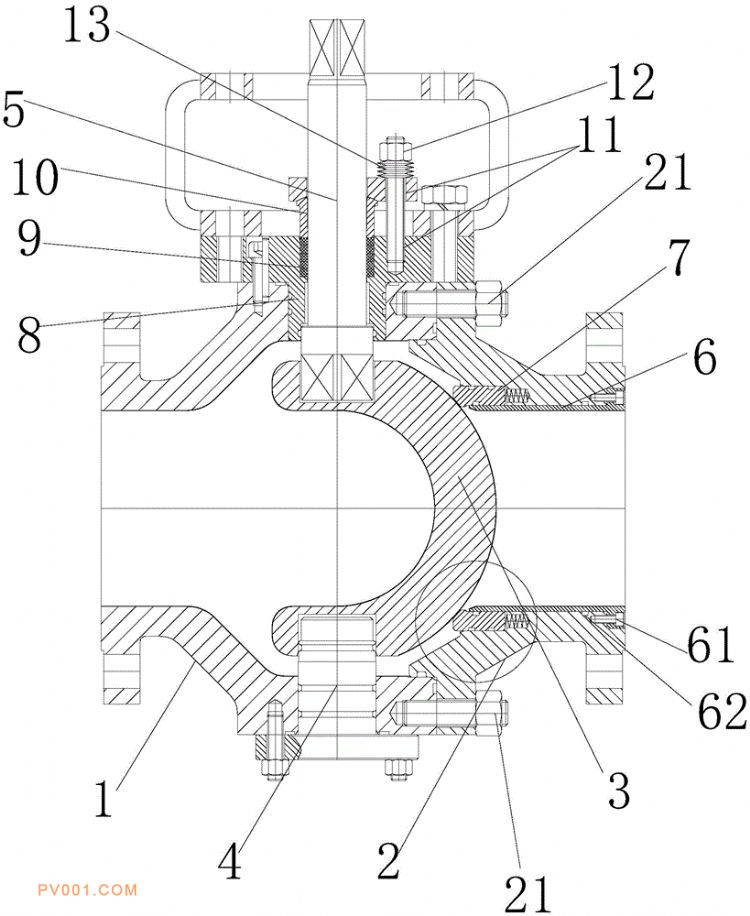

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及全通径偏心半球阀，包括阀体、阀杆以及用于关闭阀或开启阀体的球阀，阀杆一端与球体连接，另一端伸出阀体外与执行件连接，其特征在于：所述球体为偏心半球体；所述的阀体包括左阀体和右阀体，左阀体和右阀体之间可拆卸固定连接，在所述的右阀体内开有内凹环座以及自紧密封件，内凹环座上开有内凹槽，自紧密封件包括滑动块、弹性件以及密封面，所述的密封面设于滑动块端面，并与所述球体外端面相接触，弹性件一端安装在内凹槽中，另一端与所述滑动块相抵触。综上所述，本方案结构简单，增设的自密封件以及偏心球体的设计，大大提高了密封性能以及使用寿命。
