【专利】一种球阀喷射泵三通管密封连接结构(专利号:201921566232.8)

专利号：201921566232.8
专利状态：有权
专利类型：[实用新型]
专利申请人：凤城市百宝供热设备有限公司
专利分类号：F04F5/44(20060101)

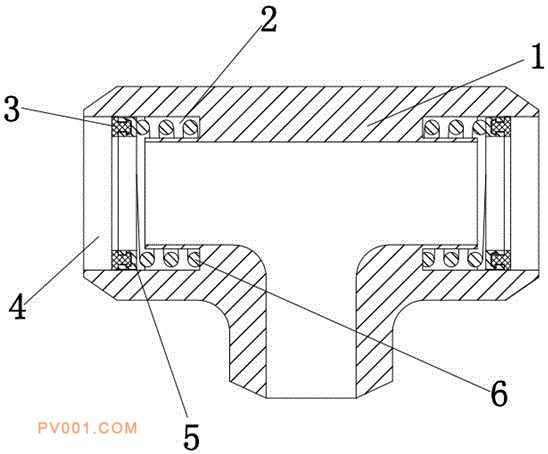

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种球阀喷射泵三通管密封连接结构，包括三通管，所述三通管的内部两侧对称开有开口，所述开口的内部滑动卡接有套环，所述套环远离三通管的一侧紧密贴合有密封垫圈，且密封垫圈的凸起处卡在套环内部的卡槽中，所述开口靠近三通管中心的一侧开有凹槽。该球阀喷射泵三通管密封连接结构，通过套环带动密封垫圈进行移动，能够防止安装连接设备时，密封垫圈被剧烈的挤压或者扭转破损，避免了不必要的损失，省去了工作人员经常进行更换密封圈的操作，同时通过压缩弹簧推动套环带动密封垫圈移动到开口边缘，能够在工作人员更换密封圈时，省去工作人员通过勾取工具将密封圈取出进行更换的操作。
