【专利】一种固定阀塔盘气分丙烯塔装置(专利号:201921312226.X)

专利号：201921312226.X
专利状态：有权
专利类型：[实用新型]
专利申请人：上海协升化工科技有限公司
专利分类号：B01D3/14(20060101)

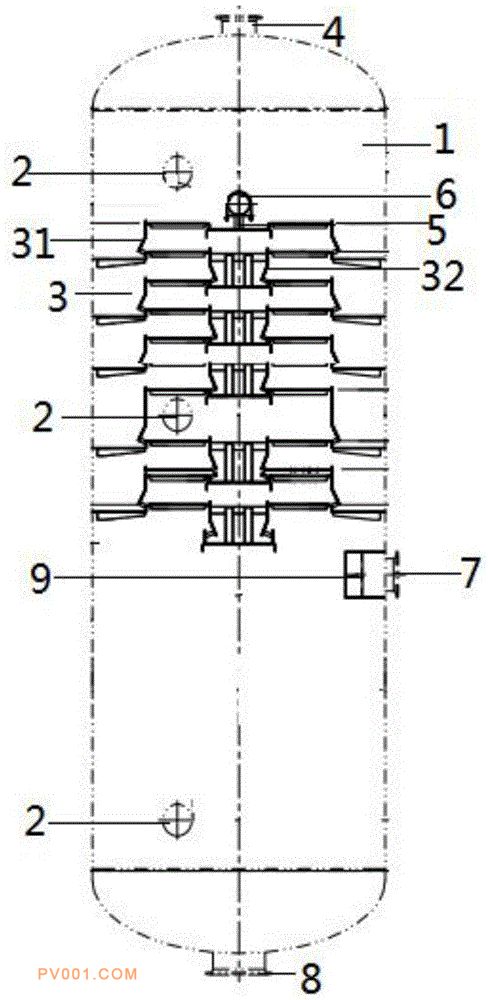

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种固定阀塔盘气分丙烯塔装置，包括塔体，所述塔体沿竖直方向开有多个油气入孔，所述塔体内部设有多级降液塔盘组，顶部开有塔顶油气出口，所述降液塔盘组顶部设有回流口分布管，所述回流口分布管设有回流口，所述回流口分布管底部管道连接降液塔盘组，所述塔体下部设有油气入口，底部设有液体出口，所述油气入口位于降液塔盘组下方，所述油气入口内部设有油气入口分布挡板，所述降液塔盘组包括两侧降液塔盘组和中间降液塔盘组，所述两侧降液塔盘组和中间降液塔盘组之间交替安装于塔体内部。本发明采用固定阀替代浮阀塔盘，在产品质量指标不变的情况下造价大幅下降，同时还能达到节能降排作用。
