【专利】矿用换向阀(专利号:201921387944.3)

专利号：201921387944.3
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江创越矿业科技有限公司
专利分类号：F15B13/02(20060101)

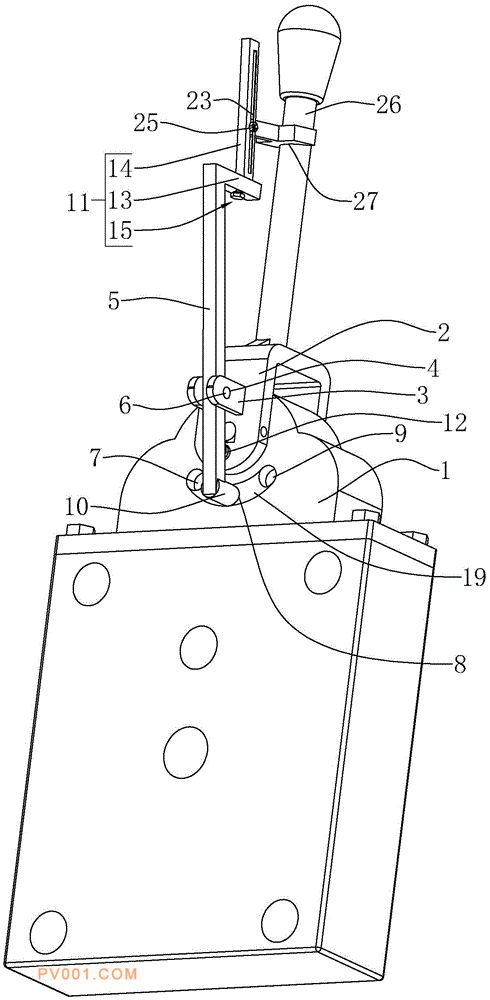

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种矿用换向阀，涉及矿用阀体的技术领域，其技术方案要点包括有本体，本体上铰接有操作杆，本体上开有左孔、限位槽、以及右孔；操作杆上一体生成有延伸块，延伸块上开有铰接孔，还包括有铰接杆，铰接杆上固定设置有铰接轴，以实现延伸块与铰接杆的相对转动；铰接杆一端固定有插入至左孔、限位槽、或者右孔内的插入块，铰接杆的另一端固定设置有横杆，横杆上滑设有握手部，横杆上设有用于限制握手部滑动的夹紧机构；握手部上滑设有限位柱，当限位柱移动至最低位置时，限位柱远离握手部的一端与操作杆接触以限制握手部向操作杆靠近，且此时的插入块位于左孔、限位槽、或者右孔内，本实用新型具有固定操作杆的效果。
