【专利】一种轨道交通列车用气动制动阀(专利号:201921502693.9)

专利号：201921502693.9
专利状态：有权
专利类型：[实用新型]
专利申请人：威海中豪气动成套设备有限公司
专利分类号：B60T15/02(20060101)

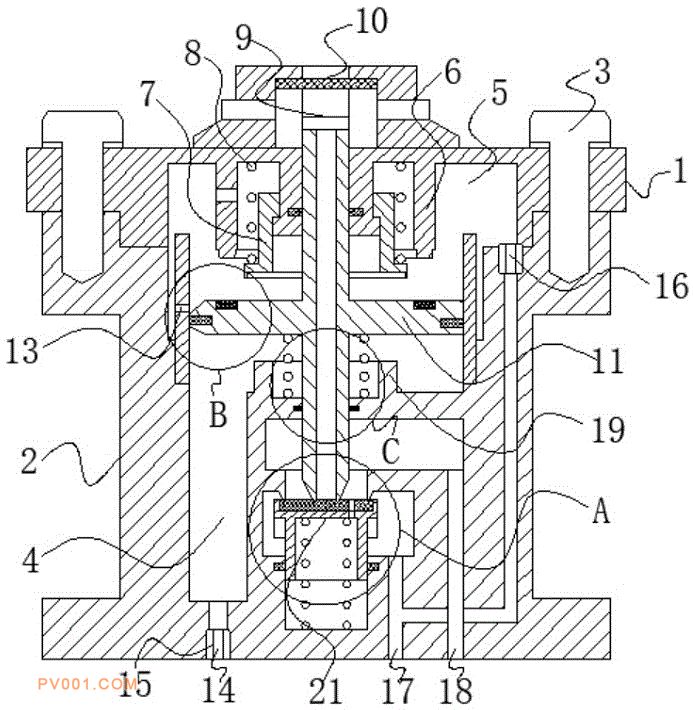

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种轨道交通列车用气动制动阀，包括阀体，所述阀体上部连接有阀盖，所述阀盖通过螺钉与阀体固定连接，所述阀盖上表面中心位置固定设置有出气口，所述阀体体内下部固定形成下腔，所述阀体体内上部固定形成上腔，所述下腔下端固定连接第一压力口，所述第一压力口周边固定连接第二节流孔，所述阀体内部活动连接有活塞板，所述活塞板中部固定连接活塞杆，所述活塞杆内部设置为中空。本实用新型中，结构简单，性能稳定，阀口及制动时排气阀口处的密封均采用截止式密封结构，保证列车制动的可靠性，活塞有缓冲机构，无震动冲击，维修方便，相对移动部位均加设有O形圈，可保证阀体封闭性，出气位置固定设置有节流孔，实现简易变压。
