【专利】一种电液比例节流阀及其控制方法(专利号:201811459535.X；109372813B)

专利号：201811459535.X;109372813B
专利状态：有权
专利类型：[发明授权]
专利申请人：武汉船用机械有限责任公司
专利分类号：F15B13/02(20060101)

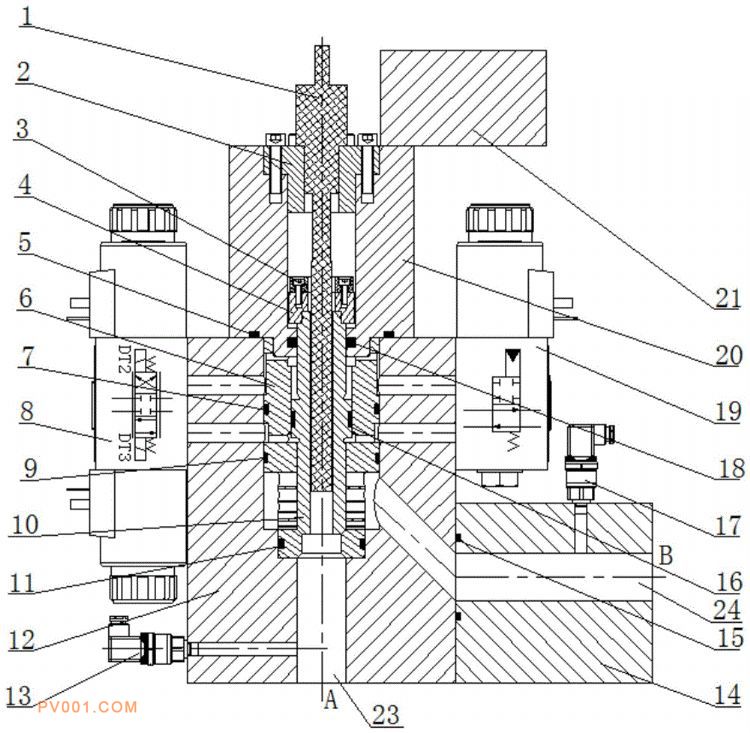

专利摘要：公开（公告）日:2020-05-08摘要:一种电液比例节流阀及其控制方法，节流阀包括位移传感器(1)、阀套(6)、比例换向阀(8)、主阀芯(10)、阀体(12)、进口压力传感器(13)、出口压力传感器(17)、开关换向阀(19)、主阀盖(20)和运算放大模块(21)，阀套(6)和主阀芯(10)均为中空的圆柱形结构，阀套(6)安装在阀体(12)内腔中，主阀芯(10)套置在阀套(6)内，位移传感器(1)下部安装在主阀芯(10)内；控制方法将主阀芯(10)的位移、本节流阀的进出口压力、以及对应的阀芯位移对应的节流系数通过流体方程进行关联，通过运算放大模块(21)进行闭环控制。控制死区小，满足了对设备自动化和智能化的控制需求。
