【专利】具有闸盘更换结构的闸阀(专利号:201780004809.3；108463659B)

专利号：201780004809.3;108463659B
专利状态：有权
专利类型：[发明授权]
专利申请人：金济贤
专利分类号：金度完

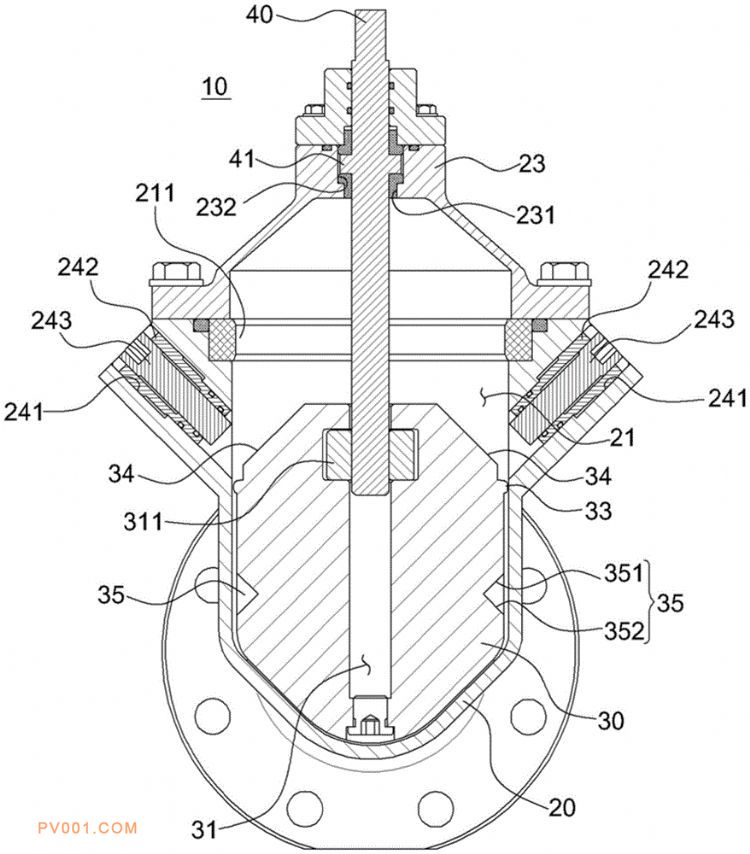

专利摘要：公开（公告）日:2020-05-08摘要:本发明涉及一种安装在排管的具有闸盘更换结构的闸阀，包括：内部形成阻断空间，与所述阻断空间贯通的一对法兰管；上部与阀盖连接的阀体，所述阀盖用于封闭所述阻断空间；上面设有内部有升降螺母的连接孔的闸盘；安装在所述阀盖，用于升降所述闸盘的操作杆；所述阀盖设有可贯通的插入口，所述插入口装有可旋转的操作杆；所述阀体设有用于支持、固定所述闸盘的固定装置；所述闸盘在其两侧面或者正背面还形成有上部倾斜面结构和下部倾斜面结构的插入槽，用于通过所述固定装置对其进行施压固定。根据本发明，安装在排管的控制物体流动的闸阀上，设置一种固定装置，使闸盘通过所述固定装置得到支撑并加以固定，以此阻断排管并更换闸盘及各种零部件，在打开闸阀，物体通过排管流动的情况下，也可以更换闸盘及各种零部件，因此为了更换零部件不需要安装其它阻断物体流动的设备，故缩短了更换所需的时间，又节省了费用。
