【专利】第二类热驱动压缩式热泵(专利号:201610815423.8；106403372B)

专利号：201610815423.8;106403372B
专利状态：有权
专利类型：[发明授权]
专利申请人：李华玉
专利分类号：F25B29/00(20060101)

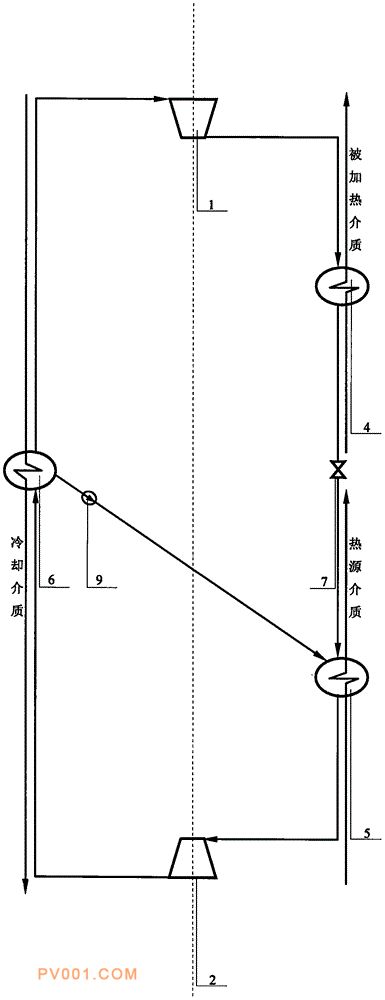

专利摘要：公开（公告）日:2020-05-01摘要:本发明提供第二类热驱动压缩式热泵，属于动力、供热与热泵技术领域。压缩机有循环工质通道与供热器连通，供热器还有循环工质通道经节流阀与蒸发器连通，蒸发器还有循环工质通道与膨胀机连通，膨胀机还有循环工质通道与冷凝器连通，冷凝器还有循环工质通道与压缩机连通，冷凝器还有循环工质通道经升压泵与蒸发器连通，供热器还有被加热介质通道与外部连通，蒸发器还有热源介质通道与外部连通，冷凝器还有冷却介质通道与外部连通，膨胀机连接压缩机并传输动力，形成第二类热驱动压缩式热泵。
