【专利】一种单吸式水陆两用自吸泵(专利号:201921552965.6)

专利号：201921552965.6
专利状态：有权
专利类型：[实用新型]
专利申请人：四川三台力达泵业有限公司
专利分类号：F04D13/06(20060101)

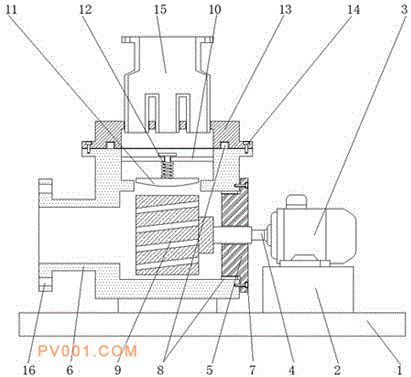

专利摘要：公开（公告）日:2020-05-01摘要:本实用新型公开了一种单吸式水陆两用自吸泵，包括底座和固定框，所述底座上端面的右侧放置有承载台，所述电机轴贯穿安装板，所述自吸泵主体右侧的内壁上固定有密封环，所述电机轴的左侧与叶轮相连接，所述自吸泵主体顶部内固定有固定架，所述挡架的外侧包裹有压缩弹簧，所述固定框通过第二螺栓固定在自吸泵主体的上侧，且自吸泵主体的上端面固定有密封环，所述固定框内固定有分支水管，且分支水管的顶部和自吸泵主体的左侧均开设有安装孔。该单吸式水陆两用自吸泵，叶轮在高速旋转的过程中带动水向上流动，挡架在水压的作用下向上移动，以此控制水流的开启，当叶轮不运作时，挡架复位，以此控制水流的关闭，从而防止倒流现象的产生。
