【专利】高低压切换装置及泵送液压系统(专利号:201921426405.6)

专利号：201921426405.6
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南佰力流体科技有限公司
专利分类号：F15B11/16(20060101)

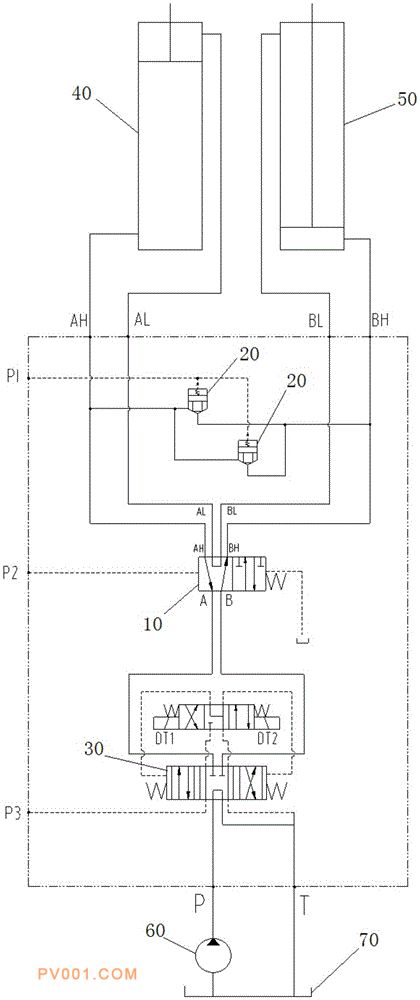

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种高低压切换装置及泵送液压系统，高低压切换装置包括二位六通滑阀、插装阀，二位六通滑阀设置有第一油口、第二油口、第三油口、第四油口、第五油口、第六油口，插装阀设置有两个主油口和一个控制油口，第三油口、第四油口分别与插装阀的两个主油口相连通；当二位六通滑阀处于左位时，第一油口、第二油口分别与第三油口、第四油口相连通，所述第五油口、第六油口相连通；当二位六通滑阀处于右位时，第一油口、第二油口分别与第五油口、第六油口相连通。本实用新型采用二位六通的滑阀和插装阀组合来实现高低压切换，二位六通滑阀负责一种状态下的油腔连通功能，简化了系统，减少了故障点。
