【专利】一种内燃机机械式冷却水泵(专利号:202010125072.4)

专利号：202010125072.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：湖南机油泵股份有限公司
专利分类号：F04D29/40(20060101)

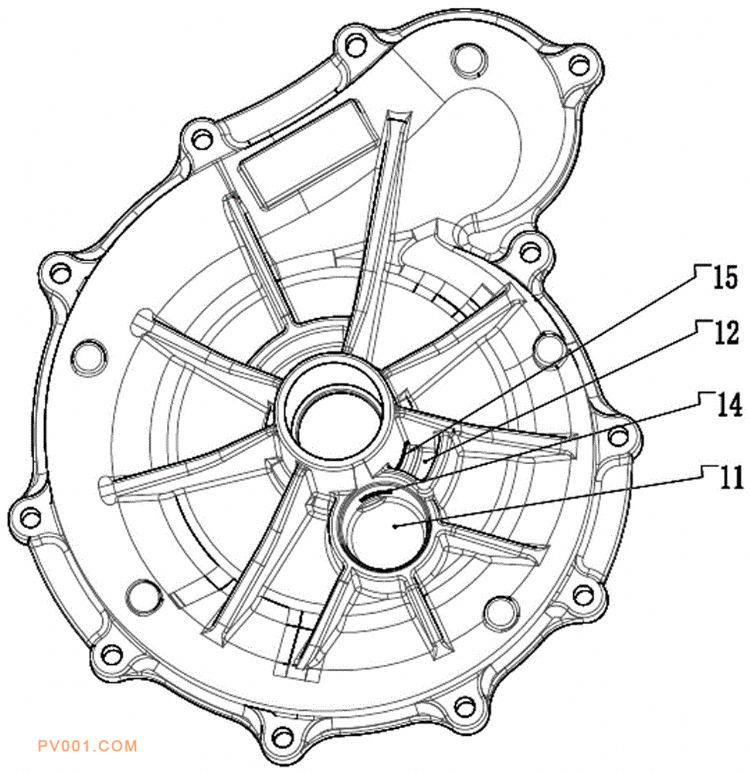

专利摘要：公开（公告）日:2020-05-05摘要:本发明提供了一种内燃机机械式冷却水泵，包括泵体、水封、叶轮、轴连轴承、皮带轮，轴连轴承安装于泵体的轴孔中，水封安装在泵体和轴连轴承之间，叶轮安装在轴连轴承的内侧端，皮带轮安装在轴连轴承的外侧端，所述泵体上设有储水腔、导流腔，按水泵在内燃机上的安装方位，泵体轴孔的轴线处于横向水平状态，轴孔的孔壁上径向设有朝上的排气孔和朝下的泄水孔，储水腔位于所述泵体的下部且通过泄水孔与轴孔相通，储水腔设有将腔体封闭的塞片，导流腔位于储水腔的上方且与储水腔相通，导流腔的横向长度大于储水腔的横向长度，导流腔沿着泵体延伸至皮带轮的内部空间并在端部设有开口。上述技术方案能够降低冷却水泵的漏水误判率。
