【专利】一种防止粉尘进入真空泵的过滤装置(专利号:201920999390.6)

专利号：201920999390.6
专利状态：有权
专利类型：[实用新型]
专利申请人：惠州泓海新材料科技有限公司
专利分类号：B01D46/24(20060101)

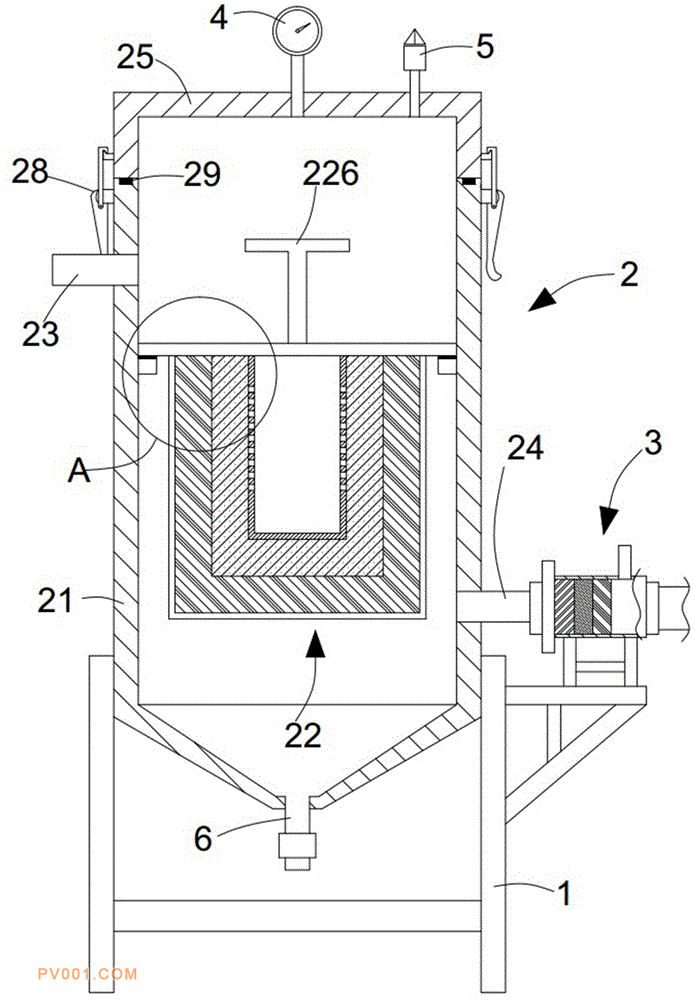

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型涉及一种防止粉尘进入真空泵的过滤装置，包括机架，设置在机架上的用于连接搅拌设备的过滤罐，设置在机架上的用于连接真空泵的过滤筒，且所述过滤罐和过滤筒连通；所述过滤罐包括罐体，设置在罐体内部的过滤组件，设置在罐体侧壁靠近上端位置的进气管，设置在罐体侧壁靠近下端位置处的用于连接过滤筒的出气管，以及用于密封罐体的密封盖。本实用新型设置了过滤罐和过滤筒，过滤罐可作为缓冲部分，对于粉尘气体进行初次的过滤，将大部分的粉尘颗粒滤除，而剩下部分再流经过滤筒进行再次过滤，最大程度上滤除了粉尘颗粒，防止粉尘进入到真空泵中，延长了真空泵的使用寿命，降低了生产成本。同时本实用新型方便拆卸，维护更为简单。
