【专利】一种碗状式顶盖的立式水利泵的排水结构(专利号:201920935358.1)

专利号：201920935358.1
专利状态：有权
专利类型：[实用新型]
专利申请人：利欧集团湖南泵业有限公司
专利分类号：F04B53/04(20060101)

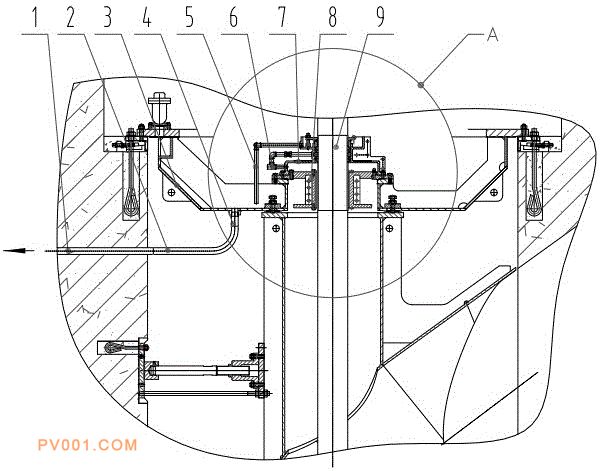

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开了一种碗状式顶盖的立式水利泵的排水结构，包括预埋在泵房中的排水钢管，排水钢管一端伸至井筒内，另一端接至吸水池，立式水利泵的主轴密封采用填料密封，填料密封部件的泄漏水经填料泄漏水管部件引至顶盖的积水腔中，在顶盖的最下端设有一个管螺纹内孔，管螺纹内孔处连接有直管，直管通过随形钢管与排水钢管连接。采用本实用新型的排水结构，当吸水池的最高水位低于顶盖的最下端位置时能把顶盖内的积水顺利干净排出，取消了传统立式水利泵顶盖内自吸泵、液位计的设计，可节约用电，减少各种水管、电缆，泵房布置整齐，同时降低设备的故障率和维修成本。
