【专利】全封闭真空负压深层地源热泵系统(专利号:202010019878.5)

专利号：202010019878.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：崔国华
专利分类号：F24D3/18(20060101)

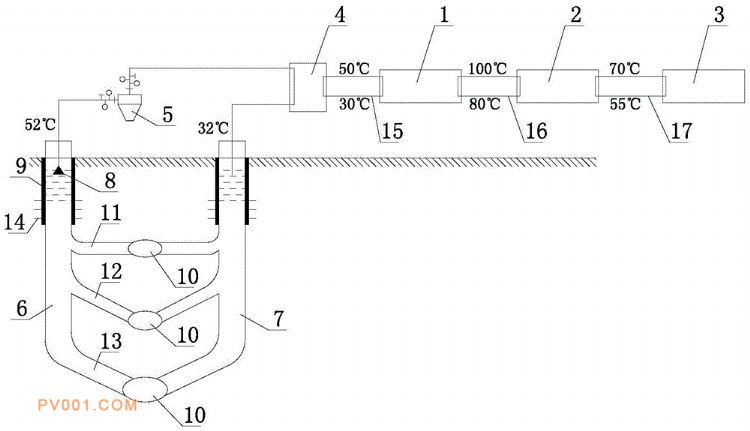

专利摘要：公开（公告）日:2020-05-05摘要:本发明属于地源热泵技术领域，具体涉及一种全封闭真空负压深层地源热泵系统，包括深入到地下的深层地源热泵采水井和深层地源热泵回灌井，两者中下部通过若干横向的井道相连通，深层地源热泵采水井、深层地源热泵回灌井、横向的井道内铺设管道；深层地源热泵采水井的出口经电潜泵连接板式换热器，所述的深层地源热泵采水井、板式换热器、深层地源热泵回灌井和横向的井道形成封闭水循环回路；板式换热器通过热源循环管网连接地源热泵机组，地源热泵机组通过一级循环管网连接换热站，换热站通过二级循环管网连接用户散热器。可以直接替代燃煤热水锅炉，不对原有供暖系统进行改造，产生高温热水，满足一级循环管网运行要求，解决了水源回灌问题。
