【专利】泵浦模块的固定组件及激光器(专利号:201911294091.3)

专利号：201911294091.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国电子科技集团公司第十一研究所
专利分类号：H01S5/022(20060101)

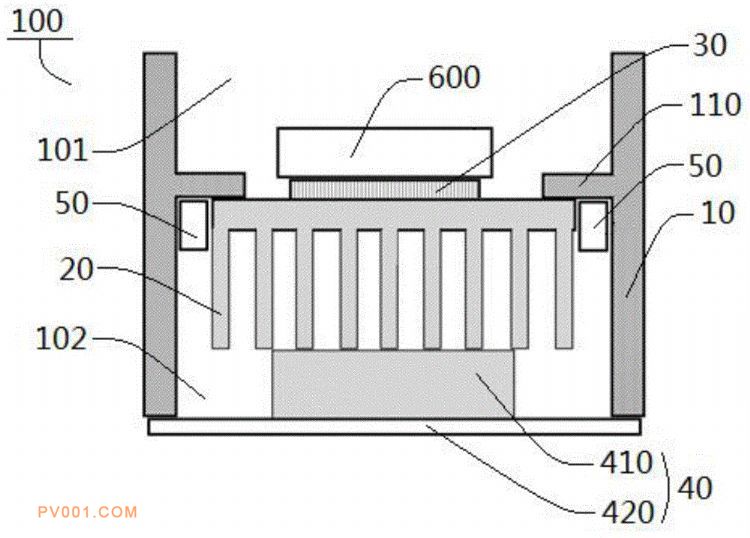

专利摘要：公开（公告）日:2020-05-05摘要:本发明提出了一种泵浦模块的固定组件及激光器，包括：壳体、散热器、制冷器和风扇组件。壳体限定出谐振腔和安装腔，壳体的内壁设有分隔谐振腔和安装腔的凸缘。散热器位于安装腔内，散热器的部分与凸缘相抵，散热器的朝向谐振腔的一端与泵浦模块连接。制冷器位于散热器和泵浦模块之间。风扇组件与壳体连接，风扇组件的朝向谐振腔的一端与散热器的远离谐振腔的一端相抵。根据本发明的泵浦模块的固定组件，散热器通过风扇组件和壳体的凸缘固定限位，可以避免散热器采用螺钉固定至壳体上而导致壳体发生机械形变，而造成谐振腔失谐并引起激光输出能量下降的问题。而且，该固定组件的结构简单、装配方便。
