【专利】一种带减震装置的气动隔膜泵(专利号:201921571900.6)

专利号：201921571900.6
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡沈辉科技有限公司
专利分类号：F04B43/06(20060101)

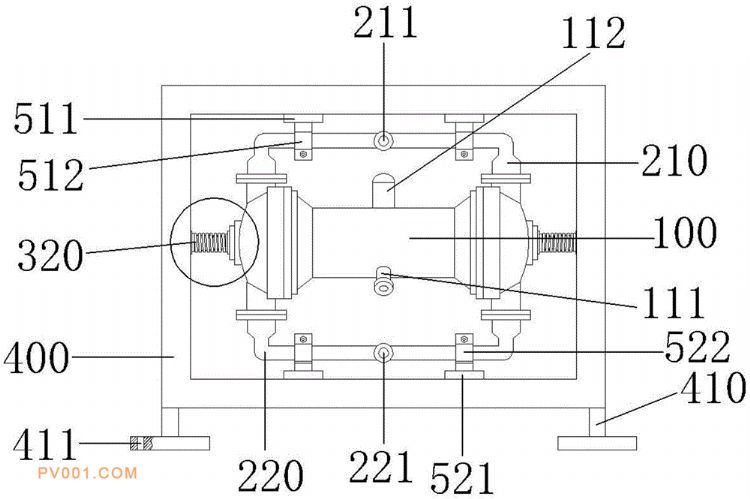

专利摘要：公开（公告）日:2020-05-05摘要:本实用新型公开的属于隔膜泵技术领域的一种带减震装置的气动隔膜泵，包括隔膜泵泵体、伸缩杆、减震弹簧和隔膜泵支架，隔膜泵泵体的两侧出水口通过法兰盘与出水C型管固定连接，隔膜泵泵体的两侧入水口通过法兰盘与入水C型管固定连接，隔膜泵泵体的左右外侧壁均螺接有伸缩杆，伸缩杆的另一端与隔膜泵支架的内侧壁螺接，隔膜泵泵体的左右外侧壁均螺接有减震弹簧，减震弹簧的另一端与隔膜泵支架的内侧壁螺接，隔膜泵支架的内顶壁开有滑槽A，滑槽A的槽壁与滑块A滑动连接，滑块A的底部与固定卡簧A连接，隔膜泵支架的内底壁开有滑槽B，滑槽B的槽壁与滑块B滑动连接，滑块B的底部与固定卡簧B连接，本装置可延长气动隔膜泵的使用寿命。
