【专利】高扬程中开多级泵(专利号:201921375915.5)

专利号：201921375915.5
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏长江水泵有限公司
专利分类号：F04D1/08(20060101)

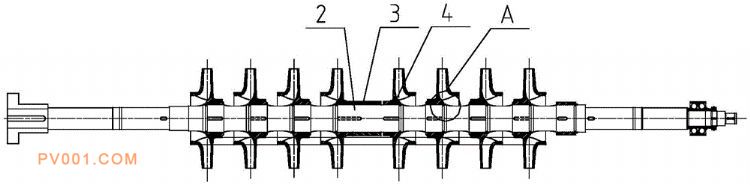

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种高扬程中开多级泵，包括泵体和转动连接在泵体内的转轴，转轴中段外周面设有衬环，转轴对应衬环两侧外周面上间隔固定有叶轮，叶轮外套于转轴外周面上，且叶轮与转轴连接的两侧端部中至少一侧端部所对应的转轴外周面上内凹具有定位槽，叶轮对应定位槽位置处端部也环绕内凹具有卡接部，定位槽与卡接部之间配合具有将叶轮与转轴镶嵌锁紧的定位卡簧。本实用新型结构设计合理，在转轴上根据叶轮定位需求，设计了环形定位槽，可供定位卡簧将叶轮顶紧定位，每片叶轮单独定位，定位精度更高，且叶轮的定位安装可通过加热后套入转轴对应位置处后通过定位卡簧顶紧固定，叶轮安装更加方便快捷。
