【专利】一种新型变量型注液泵(专利号:201921310918.0)

专利号：201921310918.0
专利状态：有权
专利类型：[实用新型]
专利申请人：东莞市吉克尔自动化科技有限公司
专利分类号：F04B13/00(20060101)

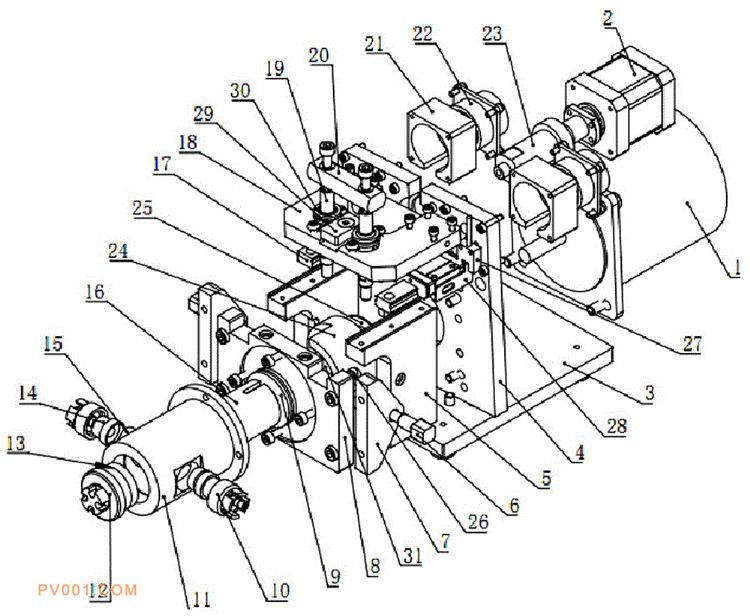

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型公开了一种新型变量型注液泵，包括底座，所述底座上竖向设有电机安装板、并且电机安装板一侧连接有导轨固定座，所述导轨固定座上固定有定位螺丝、摆臂、泵套固定座、密封垫、左右螺母、泵套、前端盖、前端盖密封垫、进出液口、液口密封垫和陶瓷泵套、并且陶瓷泵套固定在泵套内，所述泵套外壁连接有左右螺母、并且左右螺母贯穿泵套与进出液口相连接。该新型变量型注液泵设置有泵套固定座与摆臂通过定位螺丝为固定连接，这样的设计方便泵套固定座与摆臂通过定位螺丝连接来使泵套固定座以摆臂孔为支点改变角度，以此便于该注液泵内的陶瓷泵套和阀芯体相对移动距离可以改变，从而可以来改变流体的流量。
