【专利】一种用于调色机的双级流量色浆泵(专利号:201921542284.1)

专利号：201921542284.1
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州三惠机械设备有限公司
专利分类号：F04B13/00(20060101)

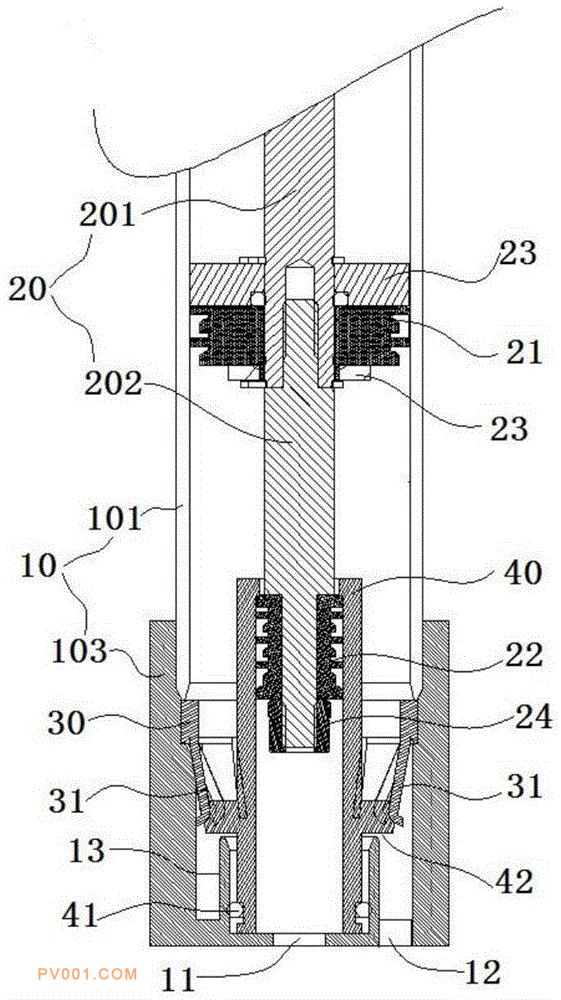

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种用于调色机的双级流量色浆泵，包括泵壳、活塞杆和活塞，所述活塞包括大活塞和小活塞，泵壳的下部的内壁上固定有弹性卡爪，弹性卡爪用于将小泵体定位于泵壳的下端使得小泵体的下端面与所述泵壳的下端面密封相连，小活塞的外径与小泵体的内壁密封连接且可在小泵体内往复运动，小活塞随所述活塞杆向上运动一定高度时所述小活塞可带动所述小泵体脱离弹性卡爪向上运动；所述泵壳上还设有与所述小泵体的内腔对应的小进出口和与所述泵壳的内腔对应的大进出口。本申请既能满足色浆高效注出的要求又能方便地对色浆注出量进行控制，色浆注出量控制精度高；不需增大色浆泵的体积，占用空间小，结构简单可靠。
