【专利】节段式多级离心泵(专利号:201921375880.5)

专利号：201921375880.5
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏长江水泵有限公司
专利分类号：F04D1/06(20060101)

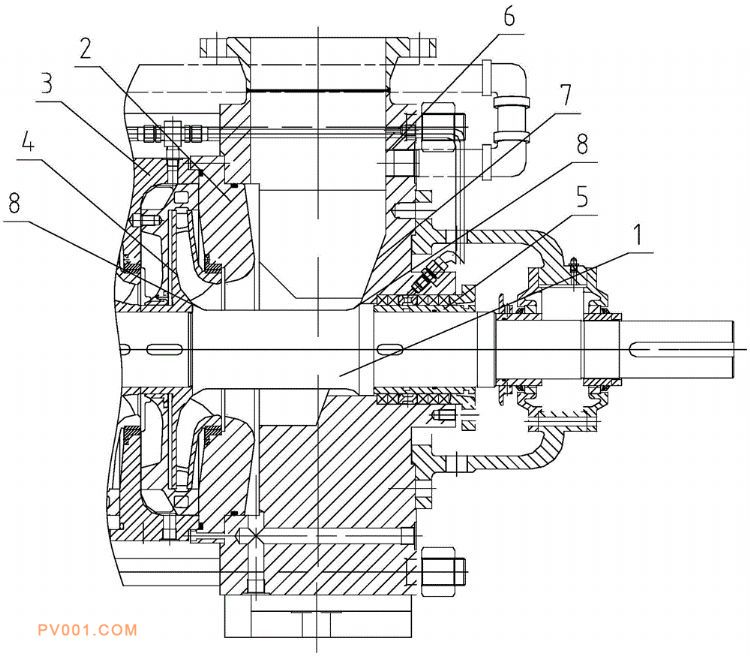

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型提供了一种节段式多级离心泵，针对进水段下方的泵轴，合理设计进水端内壁的结构，设计最下段的进水端内壁与泵轴之间具有夹角，减少进水对泵轴的垂直冲击，同时在泵轴对应进水段两侧设计由弧形面连接的轴肩，有效引导进水转向，减缓泵轴对应进水段处的负载，减少泵轴单边磨损，有效延长使用寿命。
