【专利】一种大型屏蔽泵的轴向力检测系统及方法(专利号:201911303071.8)

专利号：201911303071.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：大连环友屏蔽泵有限公司
专利分类号：F04D15/00(20060101)

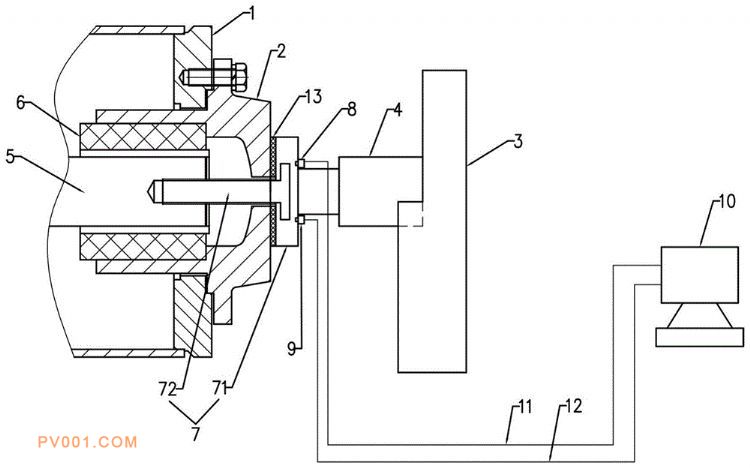

专利摘要：公开（公告）日:2020-05-08摘要:本发明提供一种大型屏蔽泵的轴向力检测系统及方法，包括定子、后轴承座、支撑座、氮气弹簧、转轴和检测组件；后轴承座放置在定子右侧；后轴承座通过螺栓固定在定子右侧；转轴通过轴承转动连接在后轴承座内；检测组件包括滑环、至少一个加速度传感器、至少一个位移传感器和数据收集系统；滑环包括头部以及与头部转动连接的尾部；滑环的头部设置在后轴承座右端，尾部穿设过后轴承座与转轴螺纹连接；加速度传感器与位移传感器分别固定在滑环的头部右端面上；数据收集系统分别与加速度传感器、位移传感器电信号连接；氮气弹簧设置在支撑座与滑环的头部之间且处于压缩状态；通过该系统检测出的轴向力更加精确，操作安全。
