【专利】一种自力式斜角阀(专利号:201920988004.3)

专利号：201920988004.3
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州春江阀门有限公司
专利分类号：F16K31/385(20060101)

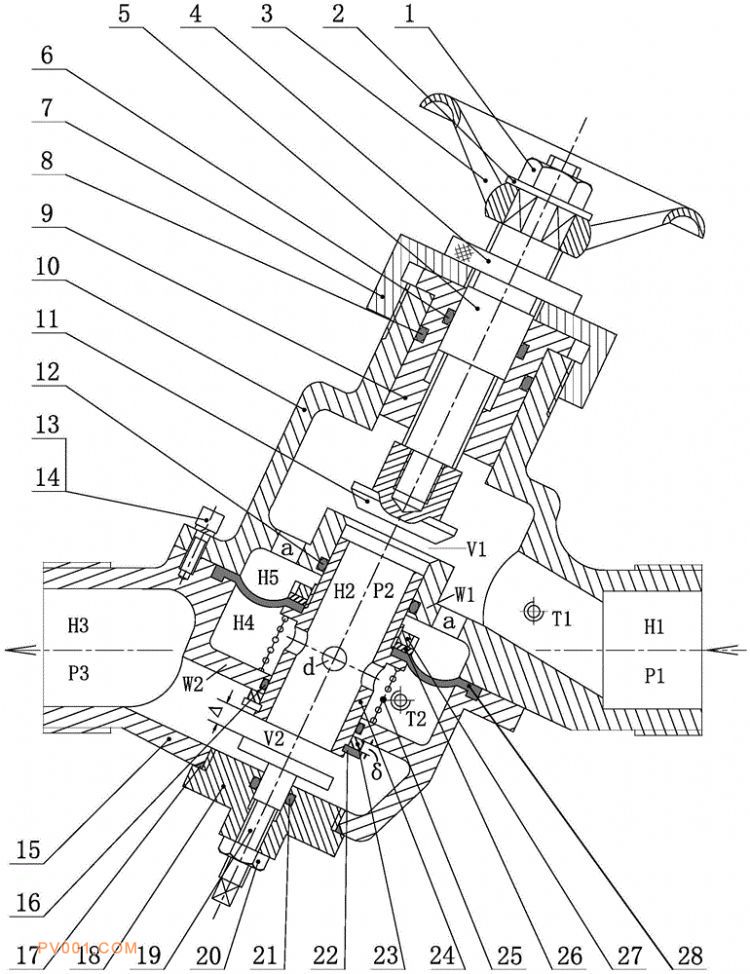

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种自力式斜角阀，包括调节阀和定差减压阀，调节阀设置在上阀体腔体内，定差减压阀设置在下阀体腔体内，定差减压阀设置在调节阀之后；上、下阀体由紧固件连结成一体，其中心线在同一轴线上，且与进出水孔的水平轴线有一定的斜角，调节阀包括手轮、导向套、阀杆和阀瓣；定差减压阀包括滑阀、弹簧、膜片、下阀盖、调节螺杆、调节垫片、压板和压紧螺母。当介质流通时，如果进水腔或出水腔的压力发生波动，由于定差减压阀对调节阀出口端的压力进行补偿，因此能保证调节阀两端的压差不变，从而保证通过的流量不变。
