【专利】在过载情形中具有降低了的泄漏程度的隔膜泵(专利号:201580023902.X；106460823B)

专利号：201580023902.X;106460823B
专利状态：有权
专利类型：[发明授权]
专利申请人：卓越有限公司
专利分类号：F04B43/00(20060101)

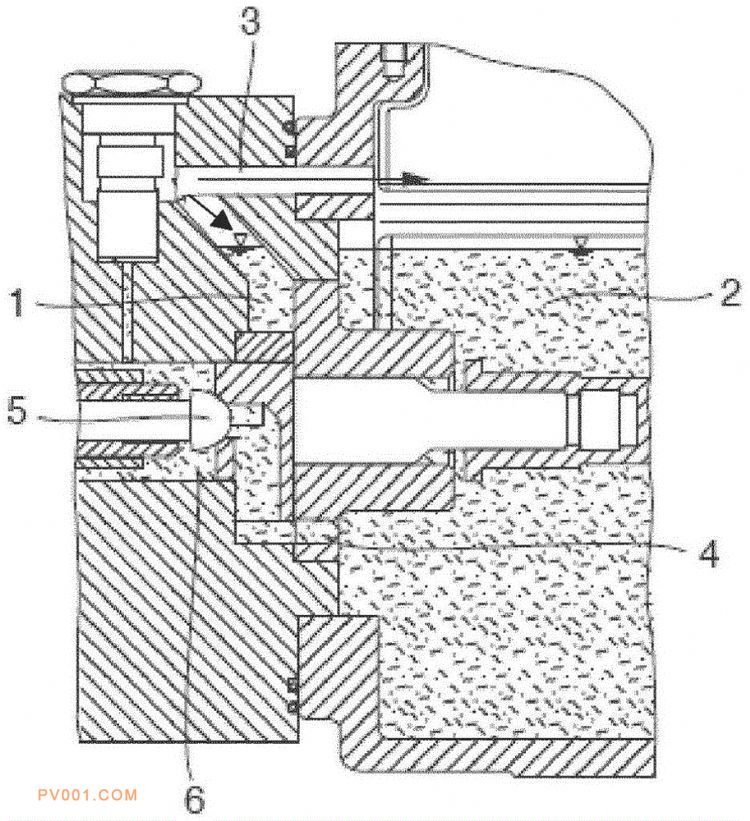

专利摘要：公开（公告）日:2020-04-17摘要:一种隔膜泵包括将液压腔室(6)与输送腔室分开的隔膜，其中输送腔室连接至抽吸端口和压力端口，且可以使用脉动工作流体压力将压力施加至可以填充有工作流体的液压腔室(6)，以及该隔膜可以在压力位置与抽吸位置之间前后移动，在压力位置，输送腔室的容积较小，而在抽吸位置，输送腔室的容积较大。压力腔室(6)经由泄漏补给阀(5)连接至工作流体存储器，其中泄漏补给阀(5)构造成如果在隔膜的抽吸位置液压腔室中的压力小于预定最小值，泄漏补给阀(5)打开，且液压腔室(6)包括出口通道，该出口通道由限压阀关闭，限压阀构造成使得如果液压腔室(6)中的压力升高到预定最大值以上，则限压阀打开且工作流体可经由出口通道离开液压腔室(6)。工作流体存储器布置在第一腔室(1)和第二腔室(2)中，其中两个腔室(1，2)经由第一连接通道(4)彼此连接。
