【专利】一种软密封闸阀(专利号:201920725612.5)

专利号：201920725612.5
专利状态：有权
专利类型：[实用新型]
专利申请人：剑桥阀业(上海)有限公司
专利分类号：F16K3/02(20060101)

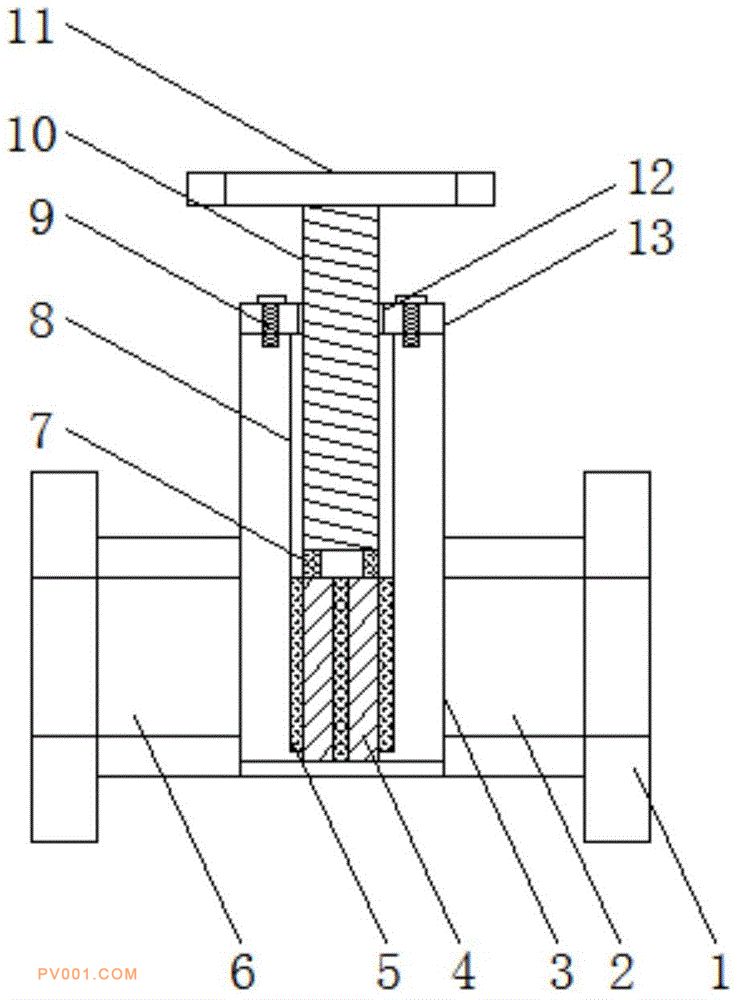

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种软密封闸阀，包括第一连接管、阀板、第二连接管和固定盖，所述第一连接管和第二连接管相对的一端外侧均焊接有连接块，所述第一连接管和第二连接管背离连接块的一端外侧均焊接有法兰盘，所述连接块的两侧均焊接有连接条，两个连接块通过螺丝相连接，且两个连接块之间固定有密封垫，两个连接块相对应的一侧中间处均开设有滑槽，且滑槽的高度和宽度均大于第一连接管和第二连接管的直径，所述阀板位于滑槽内，所述阀板的两端中间及底端均固定有密封圈，且阀板的两侧四周均固定有密封圈，所述阀板的上端面中间处固定有轴承，所述固定盖位于两个连接块的上端。本实用新型具备密封性较好，且便于维修的优点。
