【专利】隔膜泵(专利号:201920230700.8)

专利号：201920230700.8
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市时光电子有限公司
专利分类号：F04B43/04(20060101)

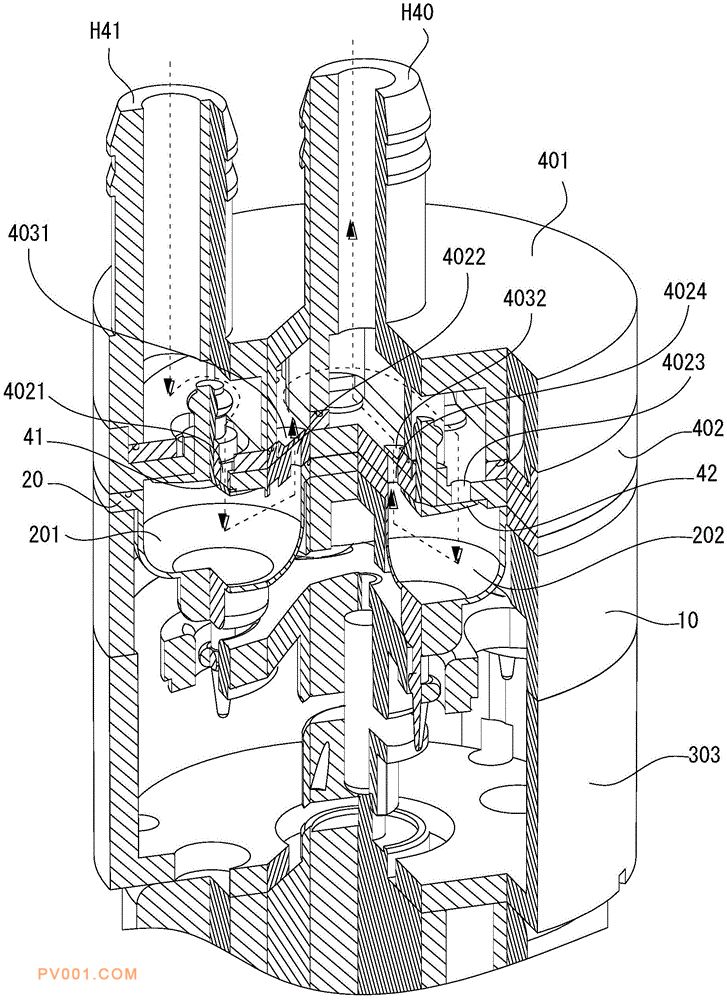

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种隔膜泵，包括隔膜件、驱动件及泵头，隔膜件具有第一皮碗和第二皮碗；驱动件与隔膜件相连，用以驱动隔膜件摆动而压缩或拉伸第一皮碗和第二皮碗；泵头设在隔膜件上方，泵头内部限定有吸入通道、回流通道及排放通道，泵头上设有吸入口及排放口；第一皮碗被配置为在被拉伸时通过吸入通道吸入吸入口的流体，以及在被压缩时通过回流通道将流体排放至第二皮碗；第二皮碗被配置为在被压缩时通过排放通道将流体排出至所述排放口。根据本实用新型实施例提供的隔膜泵，可以提高吸入口处负压值以及排放口处的正压值。
