【专利】一种便于流量调节的电磁阀(专利号:201921245854.0)

专利号：201921245854.0
专利状态：有权
专利类型：[实用新型]
专利申请人：沈阳忠通液压机械设备有限公司
专利分类号：F16K3/02(20060101)

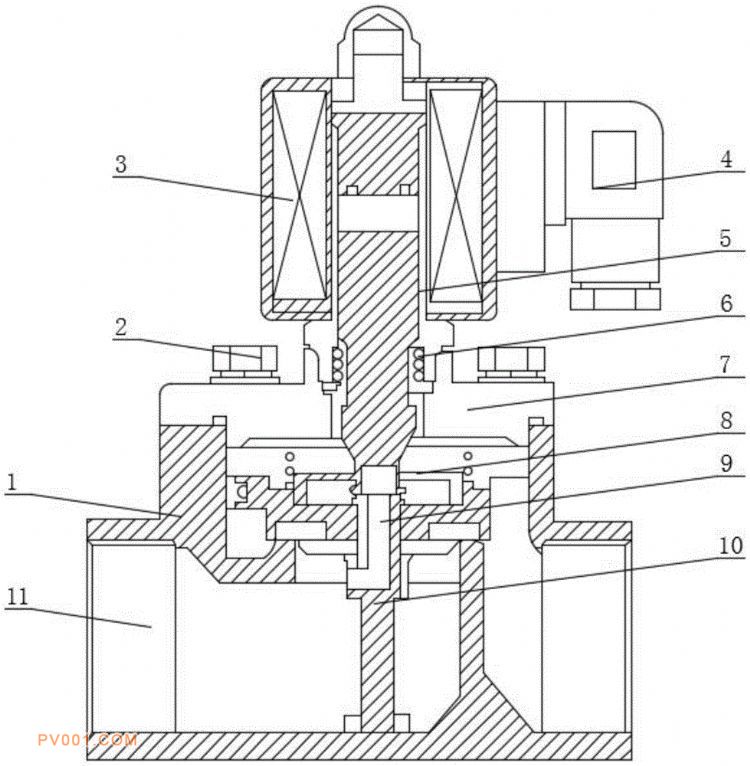

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种便于流量调节的电磁阀，包括阀体，所述阀体顶端通过紧固螺栓与阀盖固定，所述阀体内部一侧开设有进水口，所述阀体另一侧开设有出液口，所述进水口与出液口之间安装有阀芯，所述阀芯一侧设置有调流板，所述调流板表面开设有流量孔，所述调流板表面对称开设有滑轨。本实用新型中，在阀体内部安装有调流板，在调流板的表面开设有流量孔，同时在调流板的表面对称开设有滑轨，滑轨内部通过滑块与阀芯滑动连接，在使用时通过动铁芯带动阀芯向上移动，从而使阀芯表面的滑块与调流板表面的滑轨滑动，使被阀芯遮挡的流量孔暴露出来，实现对液体的流动，此方式可以根据阀芯移动的距离，来实现对液体的调剂，操作简单，适合大众推广。
