【专利】一种有钢球定位结构的液压阀(专利号:201921382073.6)

专利号：201921382073.6
专利状态：有权
专利类型：[实用新型]
专利申请人：重庆微液科技有限公司
专利分类号：F15B13/02(20060101)

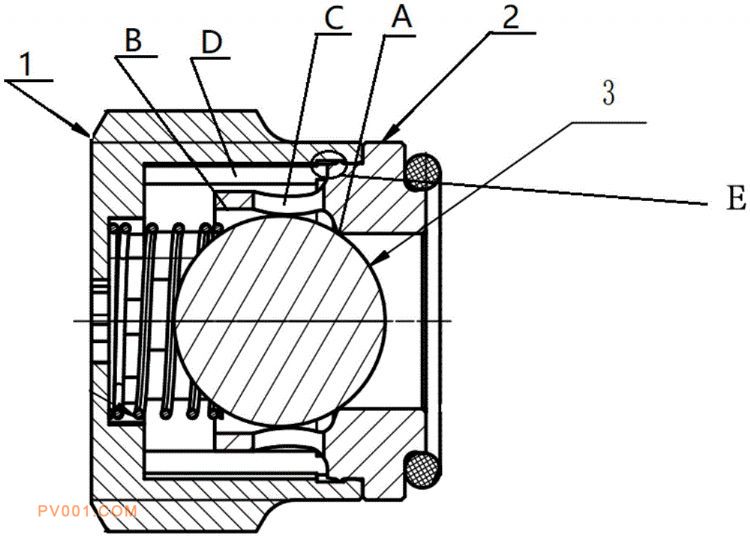

专利摘要：公开（公告）日:2020-04-17摘要:本领域属于实用新型液压阀领域，具体涉及一种有钢球定位结构的液压阀，包括壳体、阀体和弹性件，所述阀体内设有油液通道，所述阀体内设有用于密封油液通道的密封球，所述弹性件连接在密封球和阀体之间，其特征在于：所述壳体上设有一个凹槽，所述阀体上设有一个与凹槽匹配的凸起，所述凸起与阀体之间形成的槽口与壳体过盈配合。与传统的钢球定位结构的液压阀相比，本方案的凸起设计，可快速的实现壳体和阀体的连接，同时，本方案无需螺纹连接即可将壳体与阀体连接起来，极大的减少了阀体的尺寸。
