【专利】一种旋转式凸轮容积泵(专利号:201920943971.8)

专利号：201920943971.8
专利状态：有权
专利类型：[实用新型]
专利申请人：黃鑑淼
专利分类号：F04C2/12(20060101)

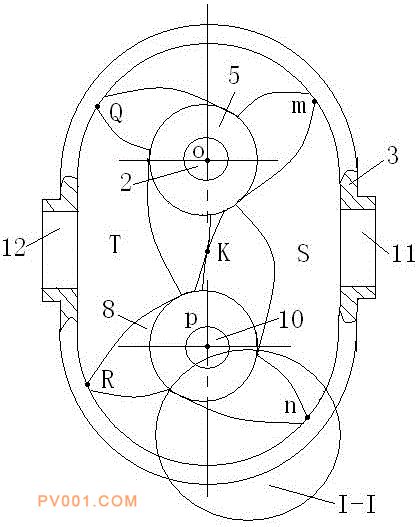

专利摘要：公开（公告）日:2020-04-17摘要:一种旋转式凸轮容积泵，属于泵类通用机械技术领域。现用的罗茨式鼓风机和转子泵，它们在啮合处都不是共轭的（不是相切的），因此产生的压力也是有限的。该实用新型的技术方案为：轴Ⅰ（2）和轴Ⅱ（10）的左端上分别安装有曲线凸轮转辊Ⅰ（5）和曲线凸轮转辊Ⅱ（8），一对相共轭的共轭曲线凸轮转辊Ⅰ（5）和曲线凸轮转辊Ⅱ（8）与内孔为外相交圆的壳体（3）组成了旋转式凸轮容积泵的主体。它的优点是：由圆与两组共轭曲线构成的可变动的封闭面积（容积）达到了容积泵的作用，结构简单，没有往复运动件，使用共轭曲面的相切接触，不使用阀门等件，泄漏减少，可达到15—20Mpa压力。
