【专利】一种电动EGR冷却旁通阀(专利号:201921403615.3)

专利号：201921403615.3
专利状态：有权
专利类型：[实用新型]
专利申请人：宜宾天瑞达汽车零部件有限公司
专利分类号：F16K31/04(20060101)

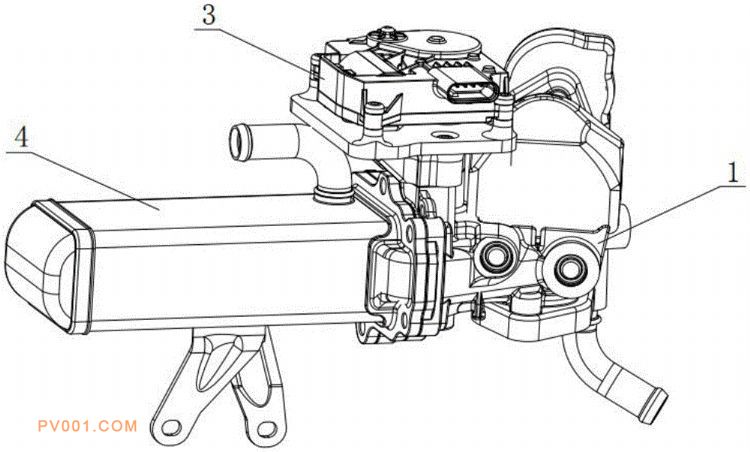

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种电动EGR冷却旁通阀，涉及旁通阀技术领域，主要用于解决现有的旁通阀系统结构复杂、成本高，且反应速度和控制精度都不佳的问题。其主要结构为：包括带内腔的阀体，所述阀体的一侧连接有与其内腔连通的冷却箱，所述阀体内设有以自身中线为转轴转动的分隔板，所述分隔板将阀体的内腔分隔为进气腔和出气腔，所述进气腔和出气腔皆与外部连通；所述阀体外壁设有电动驱动模块，所述电动驱动模块的动力输出端穿过阀体与分隔板的转轴连接。本实用新型提供的一种电动EGR冷却旁通阀，其通过电动驱动模块直接驱动分隔板，简化了结构、降低了成本的同时还提高了反应速度和控制精度。
