【专利】具有清洁过滤效果的法兰式蝶阀(专利号:201921378749.4)

专利号：201921378749.4
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市塘沽沃特斯阀门有限公司
专利分类号：F16K1/22(20060101)

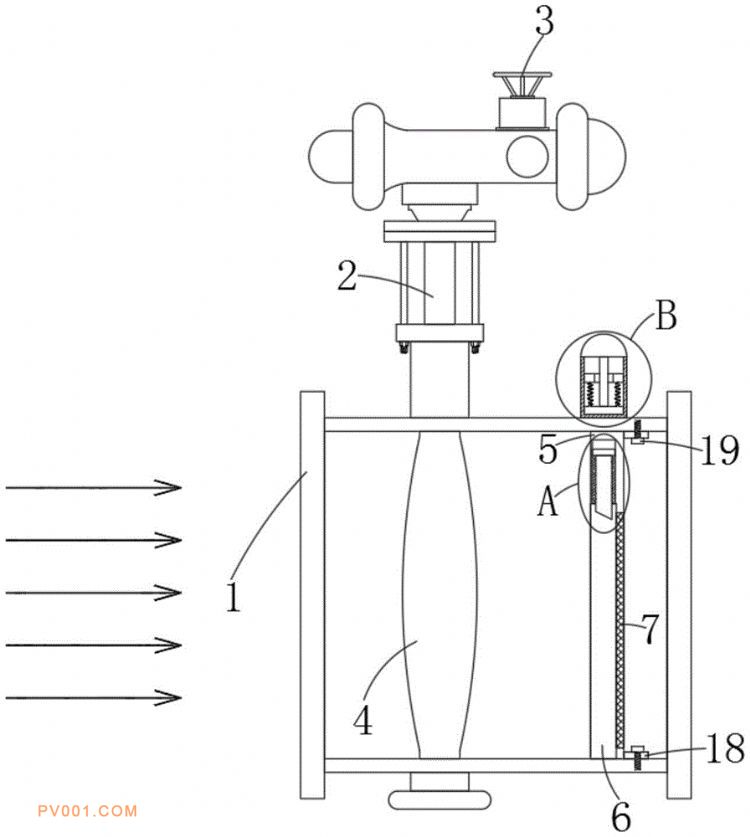

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了具有清洁过滤效果的法兰式蝶阀，包括阀体、阀杆、手轮和阀板，所述阀板位于阀体的内部，所述阀杆的上下端分别与手轮和阀板相连接，所述阀体内设有固定板，所述固定板上设有凹槽，所述凹槽与固定板之间设有过滤网，所述凹槽的内顶部设有滑动槽，所述滑动槽内滑动连接有第一磁块，所述第一磁块的底部连接有延伸至凹槽内的连接板，所述连接板的底部设置为斜面，所述阀体上固定连接有塑料箱。本实用新型结构合理，通过过滤网可以对液体中的较大杂质进行过滤，除去液体中的较大杂质，满足生产需求，降低生产成本，过滤网堵塞时，红色半球形块与塑料箱分离，为巡逻检查的工作人员提示信息。
