【专利】一种卧式单级单吸脱硫泵(专利号:201920217195.3)

专利号：201920217195.3
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏法尔机械制造有限公司
专利分类号：F04D1/00(20060101)

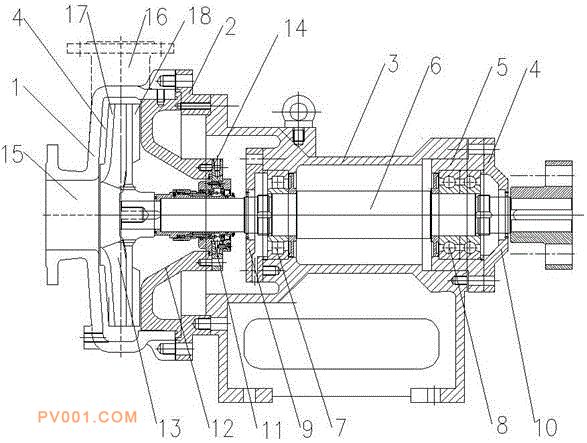

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种卧式单级单吸脱硫泵，包括泵体、前泵盖、托架、后泵盖，所述托架通过轴承组件连接主轴，所述轴承组件包括单列圆柱滚子轴承以及双列角接触球轴，所述的单列圆柱滚子轴承设置在托架与前轴承压盖构成的腔体内，所述的双列角接触球轴设置在轴承盒与后轴承压盖构成的腔体内，所述前泵盖与主轴连接处设置有机械密封组件，所述机械密封组件通过螺栓组件与所述前泵盖连接。本实用新型轴承选用单列圆锥滚子轴承和角接触球轴承组合使用，能够承受泵的最大轴向及径向载荷，通过设置护板对泵体以及泵盖起到了良好的保护作用，减小了浆液对泵盖的磨损，同时保证了叶轮能够具有较高的效率，从而提高脱硫泵的使用寿命。
