【专利】一种大型立式泵盘根漏水防溅装置(专利号:201920811221.5)

专利号：201920811221.5
专利状态：有权
专利类型：[实用新型]
专利申请人：天津国投津能发电有限公司
专利分类号：F04D29/10(20060101)

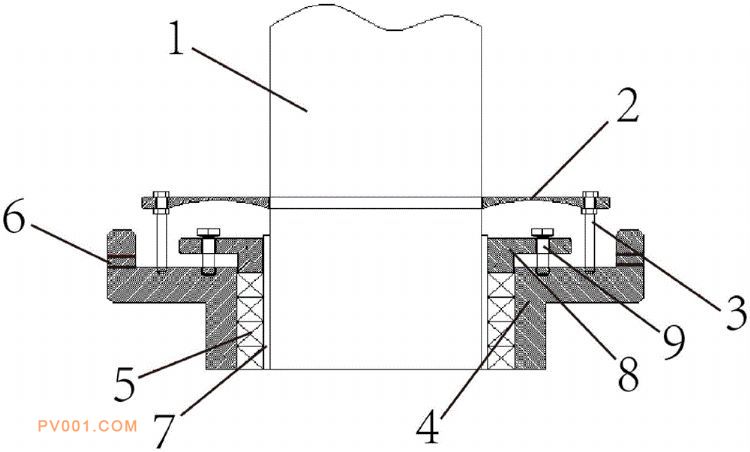

专利摘要：公开（公告）日:2020-04-17摘要:一种大型立式泵盘根漏水防溅装置，包括泵轴、第一紧固螺栓、盘根室、盘根与盘根压盖，其特征在于：泵轴设置在盘根室的内部，盘根设置在盘根室与泵轴之间，泵轴的两侧均设置有防溅装置，防溅装置位于盘根室的正上方，防溅装置的上表面为平面，防溅装置的下表面为向上凹的弧形结构，防溅装置与盘根室之间通过第一紧固螺栓相互固定，盘根压盖设置在盘根的上端，盘根压盖的下端与盘根之间相互紧贴。本实用新型中的防溅装置与泵轴的单侧间隙小于轴套的厚度，从而可以保证盘根溅出的水不会从防溅装置与轴之间的间隙中溅出，本实用新型盘根漏水防溅装置的结构简单，安装方便，能够顺利解决盘根漏水引起的设备腐蚀问题。
